Таблица размеров и параметров
| Наименование | DN | L | D | D0 | H | H2 | Масса, кг |
|---|---|---|---|---|---|---|---|
| Задвижка 31с945нж Ду50 | 50 | 300 | 195 | - | - | 290 | - |
| Задвижка 31с945нж Ду80 | 80 | 390 | 230 | - | - | 400 | - |
| Задвижка 31с945нж Ду100 | 100 | 450 | 265 | - | - | 535 | - |
| Задвижка 31с945нж Ду150 | 150 | 559 | 350 | - | - | 725 | - |
| Задвижка 31с945нж Ду200 | 200 | 660 | 430 | - | - | 1055 | - |
| Задвижка 31с945нж Ду250 | 250 | 787 | 500 | - | - | 1255 | - |
Таблица характеристик задвижек 31с945нж для подбора электропривода
| Наименование |
Тип присоединения электропривода |
Момент H*м |
Количество оборотов шпинделя |
|---|---|---|---|
| Задвижка 31с945нж Ду50 | Б | 160 | 11 |
| Задвижка 31с945нж Ду80 | Б | 230 | 17 |
| Задвижка 31с945нж Ду100 | Б | 300 | 18 |
| Задвижка 31с945нж Ду150 | В | 680 | 26 |
| Задвижка 31с945нж Ду200 | Г | 1181 | 27 |
| Задвижка 31с945нж Ду250 | Г | 1569 | 33 |
31с945нж - материальное исполнение задвижки:
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин: сталь 25Л
- Шпиндель: 20Х13
- Гайка шпинделя: латунь ЛС59-1
- Гайка: сталь 45
- Шпилька, болт: 35ХМ
- Болт откидной: 35ХМ
- Прокладка: спирально-навитая
- Набивка сальника: ТРГ
- Маховик: сталь 25Л / чугун СЧ 20
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 20Х13
- Наплавка на клине: 20Х13

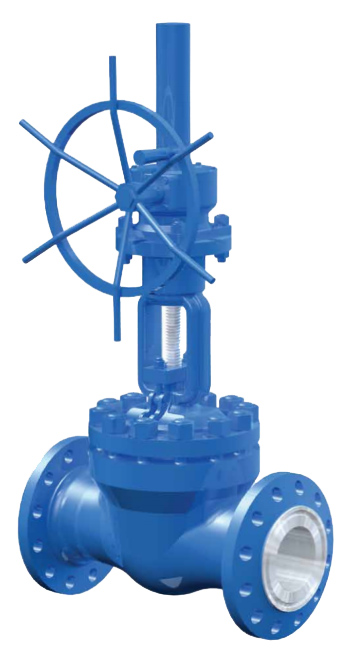

Задвижка клиновая 31с945нж
Данный вид запорной арматуры предназначен для установки в трубопроводах и перекрытия следующих рабочих сред: масло, жидкие не агрессивные нефтепродукты, не агрессивные газообразные и жидкие среды, пар и вода. Задвижки ЗКС позволяют транспортировать рабочую среду с уровнем давления до 250 бар.Изготавливаются из отечественного сырья по ТУ 28.14.13-001-91349091-2022, применяются на трубопроводных системах малого и среднего диаметра. Температура рабочей среды варьируется от -40°C до +425°C
