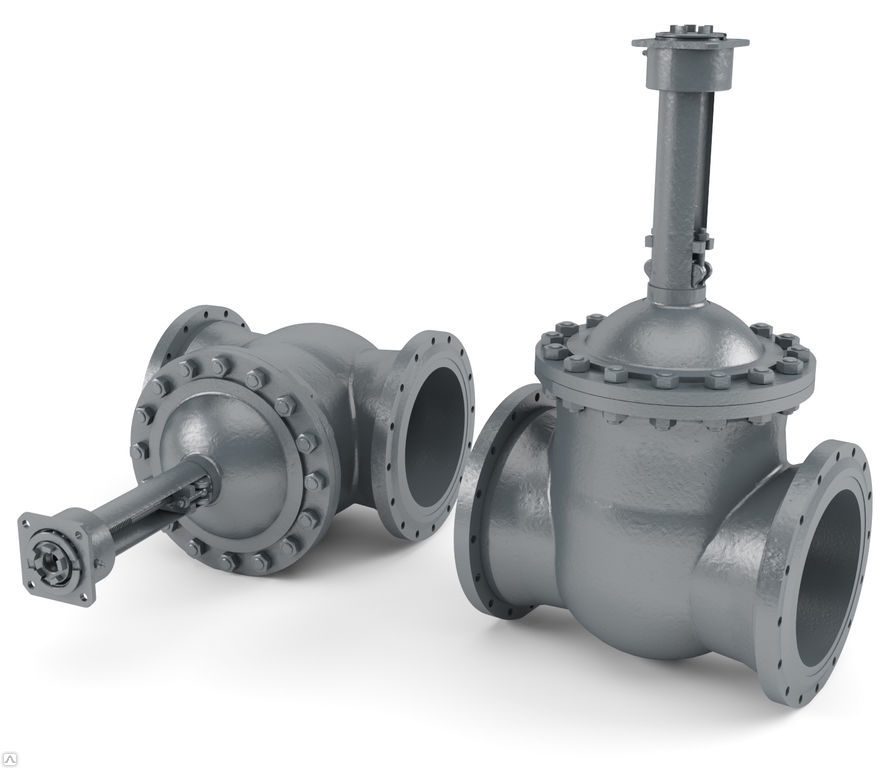

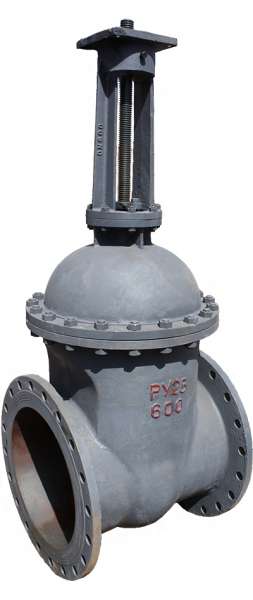

Задвижка стальная 30с964нж (DN 50-1200)
по запросу
Задвижка стальная 30с64нж предназначается для монтажа на трубопроводных системах в качестве запорно-регулирующего устройства.
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Задвижка стальная 30с964нж (DN 50-1200)
по запросу
Таблица размеров и параметров
| Наименование | DN | L | D | H2 | Вес (кг.) |
|---|---|---|---|---|---|
| Задвижка 30с964нж Ду50 | 50 | 180 | 160 | 303 |
|
| Задвижка 30с964нж Ду80 | 80 | 210 | 195 | 349 |
|
| Задвижка 30с964нж Ду100 | 100 | 230 | 230 | 399 |
|
| Задвижка 30с964нж Ду150 | 150 | 403 | 300 | 577 |
|
| Задвижка 30с964нж Ду200 | 200 | 419 | 360 | 690 |
|
| Задвижка 30с964нж Ду250 | 250 | 500 | 425 | 838 |
|
| Задвижка 30с964нж Ду300 | 300 | 500 | 485 | 986 |
|
| Задвижка 30с964нж Ду350 | 350 | 550 | 520 | 1205 |
|
| Задвижка 30с964нж Ду400 | 400 | 600 | 610 | 1425 |
|
| Задвижка 30с964нж Ду500 | 500 | 700 | 730 | 1545 |
|
| Задвижка 30с964нж Ду600 | 600 | 800 | 840 | 1665 |
|
| Задвижка 30с964нж Ду700 | 700 | 900 | 960 | 2070 |
|
| Задвижка 30с964нж Ду800 | 800 | 1000 | 1075 | 2625 |
|
| Задвижка 30с964нж Ду1000 | 1000 | 1200 | 1315 | 3230 |
|
| Задвижка 30с964нж Ду1200 | 1200 | 1400 | 1525 | 3935 |
|
| Наименование |
Тип присоединения электропривода |
Момент H*м |
Количество оборотов шпинделя |
|---|---|---|---|
| Задвижка 30с964нж Ду50 | А | 52 | 15 |
| Задвижка 30с964нж Ду80 | А | 84 | 23 |
| Задвижка 30с964нж Ду100 | А | 100 | 24 |
| Задвижка 30с964нж Ду150 | Б | 190 | 33 |
| Задвижка 30с964нж Ду200 | Б | 210 | 43 |
| Задвижка 30с964нж Ду250 | Б | 280 | 43 |
| Задвижка 30с964нж Ду300 | Б/В | 300/400 | 53 |
| Задвижка 30с964нж Ду400 | В | 1000 | 52 |
| Задвижка 30с964нж Ду500 | Г | 1500 | 65 |
| Задвижка 30с964нж Ду600 | Г | 2325 | 62 |
| Задвижка 30с964нж Ду700 | Д | 3330 | 75 |
| Задвижка 30с964нж Ду800 | Д | 4575 | 85 |
| Задвижка 30с964нж Ду1000 | Д | 8580 | 105 |
| Задвижка 30с964нж Ду1200 | Д | 12000 | 110 |
Материалы корпусных деталей задвижки 30с964нж
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин (диски): сталь 25Л
- Шпиндель: 20Х13
- Гайка шпинделя: латунь ЛС59-1
- Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
- Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: АГИ, ТРГ
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- Наплавка на клине: 13Х25Т, 10Х17Т
Описание устройства
Принцип работы задвижки очень прост: при вращении редуктора, вращается и резьбовая втулка, которая в дальнейшем преобразует вращательные движения в поступательные. Это и приводит к закрытию или открытию проходного сечения.Задвижка стальная 30с964нж предназначается для монтажа на трубопроводных системах в качестве запорно-регулирующего устройства управляемой электроприводом. Корпус клиновой задвижки изготавливается из стали марок 20ГЛ, 25Л, 12Х18Н9ТЛ. Бывают исполнения с присоединением под фланцы и под приварку, ручным управлением, а так же редуктором (30с564нж) и под электропривод (30с964нж). Данный вид запорного устройства имеет водонепроницаемость «А» класса по ГОСТ 9544-2015. Обладает долгим сроком эксплуатации не менее 11 лет и отпускается с гарантией — 24 месяца. 30с964нж позволяет транспортировать пар, воздух, аммиак, нефтепродукты, жидкие и углеводородные среды, воду при максимально допустимом давлении рабочей среды в 2.5МПа и максимальной температурой до +450°C.
Установку и обслуживание таких механизмов лучше доверить квалифицированным специалистам, которые имеют знания об технических особенностях, мерах безопасности и опыт работы с подобными устройствами. При попытке установить задвижку самостоятельно без специальных навыков вы рискуете выполнить работу не правильно, что приведет к неисправности или поломке задвижки. Правильный монтаж и соблюдение правил использования задвижек 30с964нж зависит их срок службы и исправность работы.
Купить задвижку можно в нашей компании. Для этого заполните форму заявки на данной странице и наш менеджер свяжется с Вами в самые короткие сроки. Это гарантирует вам покупку качественного, надежного устройства, соответствующего всем современным российским и европейским принятым стандартам качества. Вся продукция нашей компании продается с подробной документации к приобретаемому изделию. Мы предлагаем вашему выбору любую трубопроводную арматуру, среди которой вы найдете и задвижки 30с964нж по очень выгодным и приятным ценам.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Оплата на расчётный счет через банк.
- Безналичный расчет. Принимаем карты Visa и MasterCard.
Доставляем продукцию по всей России автомобильным и железнодорожным транспортом. Автомобильные грузоперевозки осуществляются силами нашей логистической службы.
Доставка продукции производится по всей России. Стоимость услуги рассчитывается по конечному пункту назначения.
