Задвижка стальная 30с941нж (DN 50-1200)
по запросу

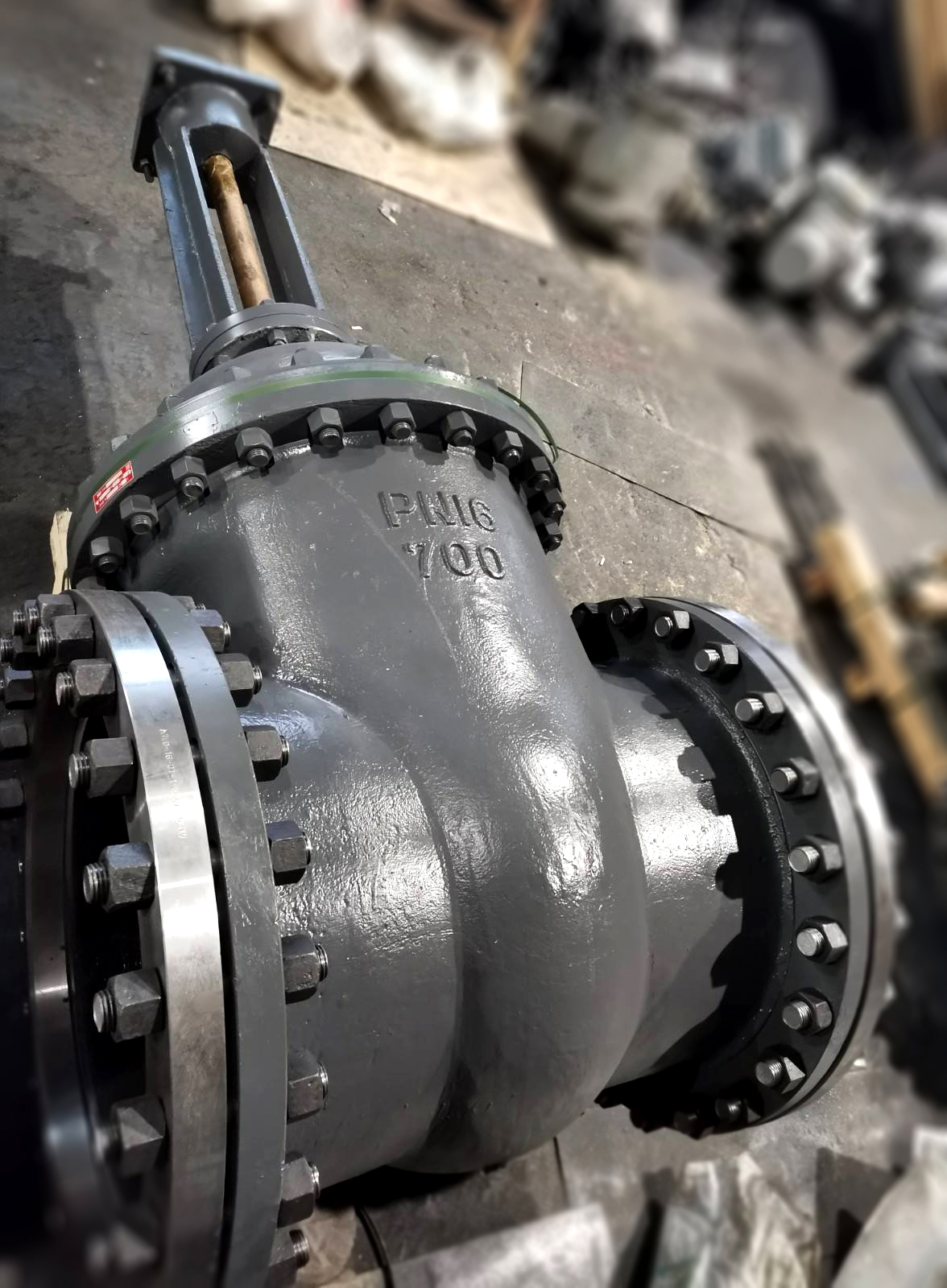

Задвижка стальная литая под электропривод 30с941нж (ЗКЛ2-16) Ру16 — представляет собой литую клиновую задвижку, имеющую выдвижной шпиндель.
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Задвижка стальная 30с941нж (DN 50-1200)
по запросу
Таблица размеров и параметров
| Диаметр DN (мм.) | D | L | H2 | Масса, кг |
|---|---|---|---|---|
| 50 | 160 | 180 | 303 |
|
| 80 | 195 | 210 | 346 |
|
| 100 | 215 | 230 | 399 |
|
| 125 | 245 | 255 | 460 |
|
| 150 | 280 | 280 | 577 |
|
| 200 | 335 | 330 | 690 |
|
| 250 | 405 | 450 | 838 |
|
| 300 | 460 | 500 | 986 |
|
| 350 | 520 | 550 | 1205 |
|
| 400 | 580 | 600 | 1425 |
|
| 500 | 710 | 700 | 1545 |
|
| 600 | 840 | 800 | 1665 |
|
| 700 | 910 | 900 | 2070 |
|
| 800 | 1020 | 1000 | 2625 |
|
| 1000 | 1255 | 1242 | 3230 |
|
| 1200 | 1485 | 1400 | 3835 |
|
Материальное исполнение задвижек 30с941нж
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин (диски): сталь 25Л
- Шпиндель: 20Х13
- Гайка шпинделя: латунь ЛС59-1
- Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5 -87
- Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: АГИ, ТРГ
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- Наплавка на клине: 13Х25Т, 10Х17Т
Описание устройства

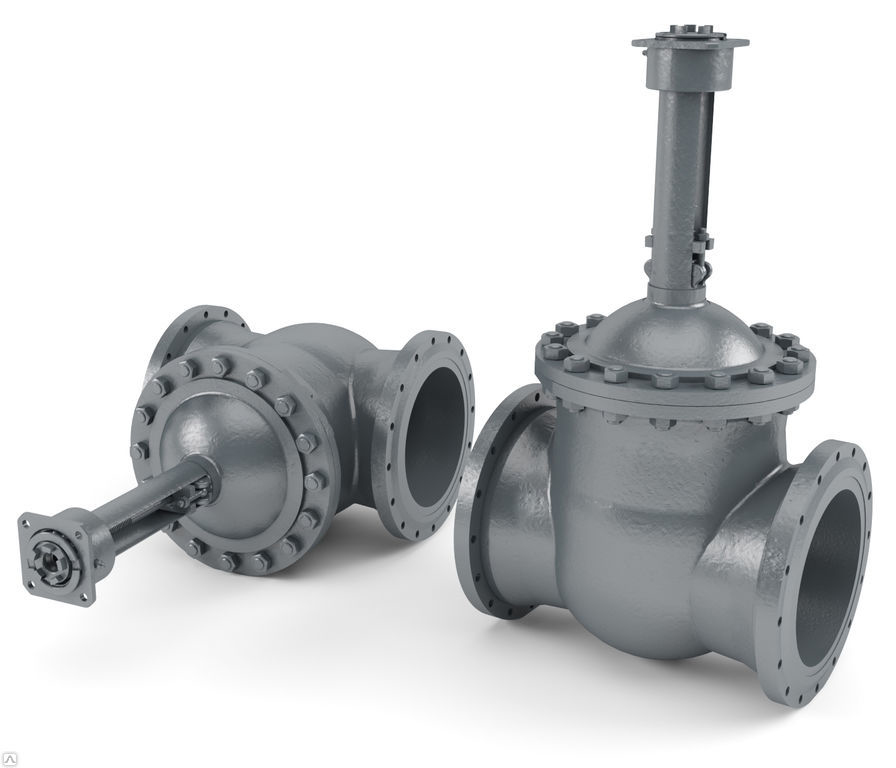

Задвижка стальная литая под электропривод 30с941нж (ЗКЛ2-16) Ру16 — представляет собой литую клиновую задвижку, имеющую выдвижной шпиндель. Эта запорная арматура предназначена для установки на различных технологических трубопроводах, транспортирующих неагрессивные продукты, такие как нефть, пар и вода. Главным назначением стальных задвижек 30с941нж является полное перекрытие потоков рабочей среды на магистральных и промысловых трубопроводах, а также на промышленных и коммунально-хозяйственных предприятиях.Рабочая среда задвижки 30с941нж — вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, попутный нефтяной и природный газ и другие рабочие среды не агрессивные к материалам деталей.
Задвижка стальная 30с941нж повсеместно используется в роли запорного механизма в трубопроводах, предназначенных для транспортировки неагрессивных по отношению к материалу корпуса и не токсичных жидкостей и газов, в основном нефтепродуктов, воды и пара. Эта задвижка под электропривод. Затвор задвижки 30с941нж обеспечивает герметичность класса А. Рабочее положение изделия может быть любым, кроме положения штурвалом вниз. Затвор может быть полностью закрыт или же полностью открыт. Направление подачи среды — любое. 30с941нж выдерживает давление до 1.6 Мпа и температуру в пределах −40 С° — +425 С°. Доступны модификации следующих диаметров: 50/80/100/125/150/200/250/300/350/400/500/600/700/800/1000/1200 мм. Конструкция задвижки 30с941нж состоит из: Крышки из углеродной стали; Гаек из углеродной стали; Опоры из углеродной стали; Корпуса из углеродной стали; Прокладки из терморасширенного гафрита; Упорной пластина из углеродной стали; Клина из антикоррозийной стали; Латунной резьбовая втулки; Графитного сальникового уплотнения; Шпинделя из антикоррозийной стали; Болтов из углеродной стали.
Принцип работы задвижки очень прост: при вращении электропривода, вращается и втулка. Резьбовая втулка преобразует вращательные движения в поступательные. Это и приводит к закрытию или открытию проходного сечения.
Установку и обслуживание таких механизмов лучше доверить квалифицированным специалистам, которые имеют знания об технических особенностях, мерах безопасности и опыт работы с подобными устройствами. При попытке установить задвижку самостоятельно без специальных навыков вы рискуете выполнить работу не правильно, что приведет к неисправности или поломке задвижки. Правильный монтаж и соблюдение правил использования задвижек 30с941нж зависит их срок службы и исправность работы.
Купить задвижку 30с941нж можно в компании Уральский арматурный завод. Это гарантирует вам покупку качественного, надежного устройства, соответствующего всем современным российским и европейским принятым стандартам качества. Вся продукция нашей компании продается с подробной документации к приобретаемому изделию. Мы предлагаем вашему выбору любую трубопроводную арматуру, среди которой вы найдете и задвижки 30с941нж по очень выгодным и приятным ценам.
