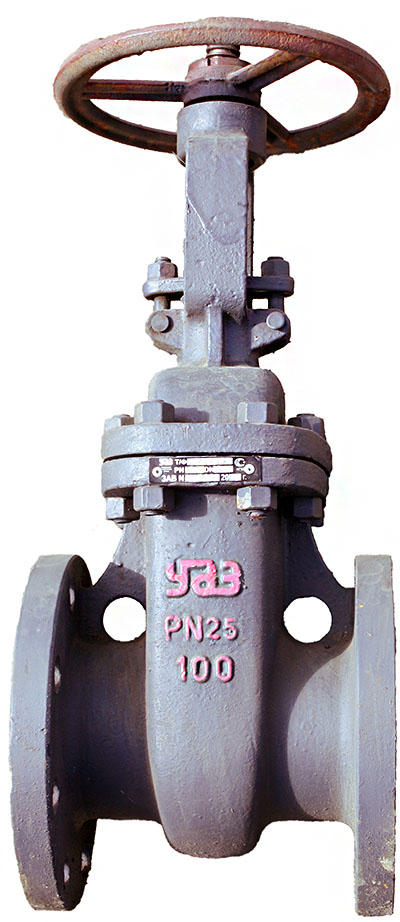

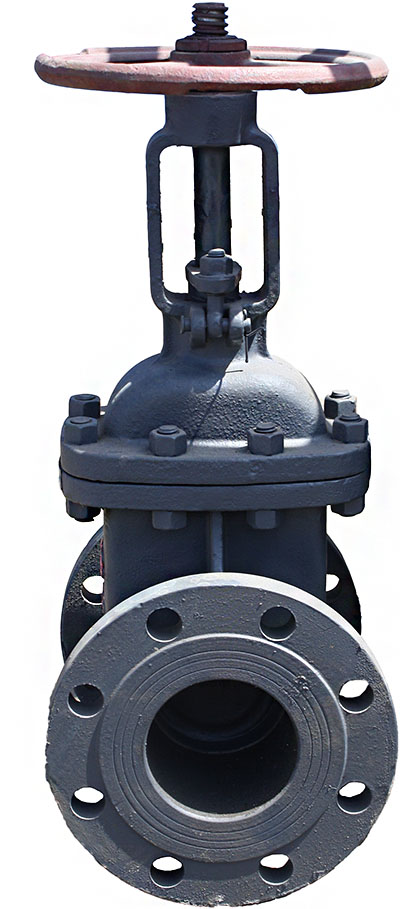

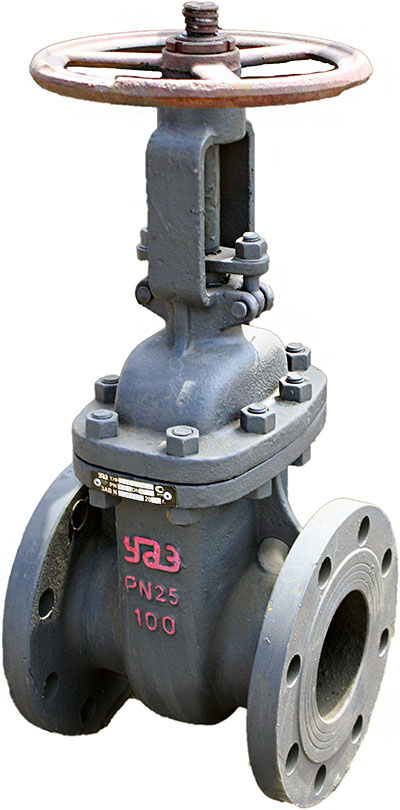

Задвижка стальная 30с64нж предназначается для монтажа на трубопроводных системах в качестве запорно-регулирующего устройства.
Таблица размеров и параметров
|
DN (мм) |
Строительная длина L (мм) |
Внешний диаметр фланцев D (мм) |
Крутящий момент на шпинделе, не более |
Масса изделия (кг) |
|---|---|---|---|---|
| 50 | 180 | 160 | 95 | 18 |
| 80 | 210 | 195 | 135 | 22 |
| 100 | 230 | 230 | 280 | 30 |
| 150 | 403 | 300 | 365 | 59 |
| 200 | 419 | 360 | 495 | 90 |
| 250 | 457 | 425 | 585 | 116 |
| 300 | 500 | 485 | 825 | 170 |
| 400 | 600 | 610 | 1430 | 400 |
Материальное исполнение задвижек 30с64нж
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин (диски): сталь 25Л
- Шпиндель: 20Х13
- Гайка шпинделя: латунь ЛС59-1
- Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
- Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: АГИ, ТРГ
- Маховик: сталь25Л
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- Наплавка на клине: 13Х25Т, 10Х17Т
Описание устройства
Задвижка стальная 30с64нж предназначается для монтажа на трубопроводных системах в качестве запорно-регулирующего устройства. Корпус клиновой задвижки изготавливается из стали марок 20ГЛ, 25Л, 12Х18Н9ТЛ. Бывают исполнения с присоединением под фланцы и под приварку, ручным управлением, а так же редуктором (30с564нж) и под электропривод (30с964нж). Данный вид запорного устройства имеет водонепроницаемость «А» класса по ГОСТ 9544-2015. Обладает долгим сроком эксплуатации не менее 11 лет и отпускается с гарантией — 24 месяца. 30с64нж позволяет транспортировать пар, воздух, аммиак, нефтепродукты, жидкие и углеводородные среды, воду при максимально допустимом давлении рабочей среды в 2.5МПа и максимальной температурой до +450°C.
Принцип работы задвижки очень прост: при вращении маховика, вращается и втулка. Резьбовая втулка преобразует вращательные движения в поступательные. Это и приводит к закрытию или открытию проходного сечения.
Установку и обслуживание таких механизмов лучше доверить квалифицированным специалистам, которые имеют знания об технических особенностях, мерах безопасности и опыт работы с подобными устройствами. При попытке установить задвижку самостоятельно без специальных навыков вы рискуете выполнить работу не правильно, что приведет к неисправности или поломке задвижки. Правильный монтаж и соблюдение правил использования задвижек 30с64нж зависит их срок службы и исправность работы.
Купить задвижку 30с64нж можно в нашей компании. Для этого заполните форму заявки на данной странице и наш менеджер свяжется с Вами в самые короткие сроки. Это гарантирует вам покупку качественного, надежного устройства, соответствующего всем современным российским и европейским принятым стандартам качества. Вся продукция нашей компании продается с подробной документации к приобретаемому изделию. Мы предлагаем вашему выбору любую трубопроводную арматуру, среди которой вы найдете и задвижки 30с64нж по очень выгодным и приятным ценам.
