Задвижка стальная 30с564нж предназначается для монтажа на трубопроводных системах в качестве запорно-регулирующего устройства.
Таблица размеров и параметров
| Наименование | DN (мм.) | L (мм.) | D (мм.) | H3 (мм.) | Вес (кг.) |
|---|---|---|---|---|---|
| Задвижка 30с564нж Ду 400 | 400 | 600 | 610 | 1870 |
|
| Задвижка 30с564нж Ду 500 | 500 | 700 | 730 | 2170 |
|
| Задвижка 30с564нж Ду 600 | 600 | 800 | 840 | 2325 |
|
| Задвижка 30с564нж Ду 700 | 700 | 900 | 960 | 2825 |
|
| Задвижка 30с564нж Ду 800 | 800 | 1000 | 1075 | 3480 |
|
| Задвижка 30с564нж Ду 1000 | 1000 | 1200 | 1315 | 4280 |
|
| Задвижка 30с564нж Ду 1200 | 1200 | 1400 | 1525 | 5190 |
|
Материалы корпусных деталей задвижки 30с564нж
- Корпус: сталь 25Л
- Крышка: сталь 25Л
- Клин (диски): сталь 25Л
- Шпиндель: 20Х13
- Гайка шпинделя: латунь ЛС59-1
- Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
- Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: АГИ, ТРГ
- Подшипник: шариковый упорный
- Редуктор: редуктор цилиндрический или конический
- Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- Наплавка на клине: 13Х25Т, 10Х17Т

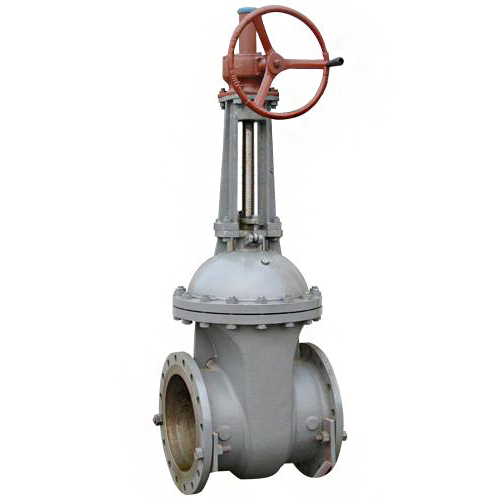

Задвижка стальная 30с564нж (под редуктор)
Задвижка стальная 30с564нж предназначается для монтажа на трубопроводных системах в качестве запорно-регулирующего устройства. Корпус клиновой задвижки изготавливается из стали марок 20ГЛ, 25Л, 12Х18Н9ТЛ. Бывают исполнения с присоединением под фланцы и под приварку, ручным управлением (30с64нж), а так же редуктором (30с564нж) и под электропривод (30с964нж). Данный вид запорного устройства имеет водонепроницаемость «А» класса по ГОСТ 9544-2015. Обладает долгим сроком эксплуатации не менее 11 лет и отпускается с гарантией — 24 месяца. 30с564нж позволяет транспортировать пар, воздух, аммиак, нефтепродукты, жидкие и углеводородные среды, воду при максимально допустимом давлении рабочей среды в 2.5МПа и максимальной температурой до +450°C.
Принцип работы задвижки очень прост: при вращении маховика, вращается и втулка. Резьбовая втулка преобразует вращательные движения в поступательные. Это и приводит к закрытию или открытию проходного сечения.
Установку и обслуживание таких механизмов лучше доверить квалифицированным специалистам, которые имеют знания об технических особенностях, мерах безопасности и опыт работы с подобными устройствами. При попытке установить задвижку самостоятельно без специальных навыков вы рискуете выполнить работу не правильно, что приведет к неисправности или поломке задвижки. Правильный монтаж и соблюдение правил использования задвижек 30с564нж зависит их срок службы и исправность работы.
Купить задвижку 30с564нж можно в нашей компании. Для этого заполните форму заявки на данной странице и наш менеджер свяжется с Вами в самые короткие сроки. Это гарантирует вам покупку качественного, надежного устройства, соответствующего всем современным российским и европейским принятым стандартам качества. Вся продукция нашей компании продается с подробной документации к приобретаемому изделию. Мы предлагаем вашему выбору любую трубопроводную арматуру, среди которой вы найдете и задвижки 30с564нж по очень выгодным и приятным ценам.
