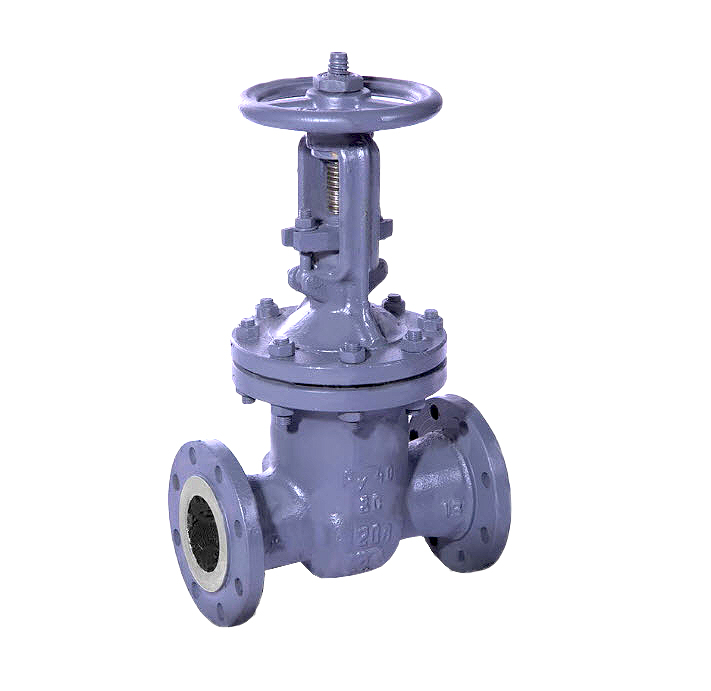

Задвижка 30лс15нж (PN 10, DN 100 - 500) адаптированная для электропривода. Данная задвижка 30лс15нж (PN 10, DN 100 - 500) может быть применена на трубопроводах различного назначения.
Таблица размеров и параметров
| DN | L | D | D1 | H | H1 | H2 | H3 | Do | Ød-n | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 160 | 125 | 355 | 410 | - | 345 | 160 | 18-4 | 23 |
| 80 | 310 | 195 | 160 | 430 | 515 | - | 420 | 160 | 18-8 | 42 |
| 100 | 350 | 230 | 190 | 460 | 565 | - | 450 | 210 | 22-8 | 61 |
| 125/100 | ||||||||||
| 150 | 400 | 300 | 250 | 640 | 810 | - | 650 | 320 | 26-8 | 120 |
| 200 | 420 | 375 | 322 | 825 | 1020 | - | 810 | 320 | 30-12 | 194 |
| 250/200 | ||||||||||
| 250 | 450 | 445 | 385 | 980 | 1250 | 1270 | 965 | 400 | 33-12 | 270 |
| 300 | 500 | 510 | 450 | 1360 | 1700 | 1720 | 1345 | 480 | 33-16 | 383 |
| 350 | - | - | - | - | - | - | - | - | - | - |
| 400 | 600 | 655 | 585 | - | - | 2040 | 1565 | 560 | 39-16 | 750 |
| 500 | - | - | - | - | - | - | - | - | - | - |
| 600 | - | - | - | - | - | - | - | - | - | - |
| 700 | - | - | - | - | - | - | - | - | - | - |
| 800 | - | - | - | - | - | - | - | - | - | - |
Материалы исполнения задвижки 30лс15нж (PN 25, DN 50-350)
- Корпус: 20ГЛ
- Крышка: 20ГЛ
- Клин (диски): 20ГЛ
- Шпиндель: 14Х17Н2
- Гайка шпинделя: латунь ЛС59-1
- Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
- Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87
- Болт откидной или анкерный: сталь 40Х
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: 20ГЛ
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- Наплавка на клине: 13Х25Т, 10Х17Т
Задвижка стальная 30лс15нж (PN 40, DN 50-350)
Задвижка 30лс15нж (PN 10, DN 100 - 500) адаптированная для электропривода. Данная задвижка 30лс15нж (PN 10, DN 100 - 500) может быть применена на трубопроводах различного назначения. Основной характеристикой является эффективная и быстрая возможность ограничивать поступление жидкостей или газов в температурном режиме от -60 до 425°С и давлением Ру-4,0 МПа.При совершении монтажных работ задвижки необходимо руководствоваться ГОСТом 12,2,063-81.
Детали корпуса задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ. Производится задвижка 30лс15нж со следующими диаметрами: Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду350.
