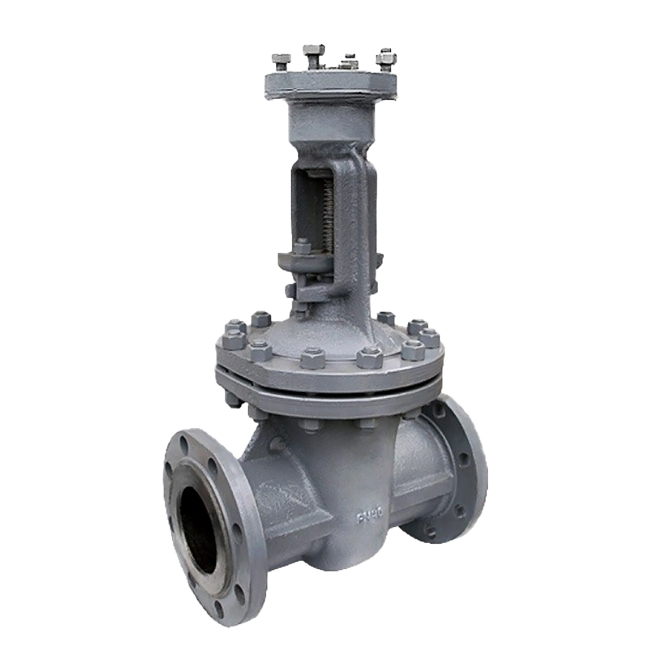

Задвижка 30нж915нж (под электропривод, с электроприводом) применяется в качестве запорного устройства на трубопроводах транспортирующих жидкие и газообразные углеводородные среды.
Таблица размеров и параметров
| Наименование | L | D | D1 | H | D0 |
Масса с приводом, кг |
|---|---|---|---|---|---|---|
| 30нж915нж DN 50 | 250 | 160 | 125 | 355 | 160 | 35 |
| 30нж915нж DN 80 | 310 | 195 | 160 | 430 | 160 | 55 |
| 30нж915нж DN 100 | 350 | 230 | 190 | 460 | 210 | 77 |
| 30нж915нж DN 150 | 450 | 300 | 250 | 640 | 320 | 166 |
| 30нж915нж DN 200 | 550 | 375 | 322 | 825 | 320 | 236 |
| 30нж915нж DN 250 | 650 | 445 | 385 | 980 | 400 | 325 |
| 30нж915нж DN 300 | 750 | 510 | 450 | 1108 | 480 | 515 |
| 30нж915нж DN 400 | 950 | 655 | 585 | 1351 | 560 | 740 |
| 30нж915нж DN 500 | 1150 | 755 | 670 | 1655 | 1400 | |
| 30нж915нж DN 600 | 1350 | 890 | 795 | 1961 | 1980 | |
| 30нж915нж DN 700 | 1400 | 995 |
Материалы исполнения задвижки 30нж915нж (PN 40, DN 50-700)
- Корпус: 12Х18Н9ТЛ
- Крышка: 12Х18Н9ТЛ
- Клин (диски): 12Х18Н9ТЛ
- Шпиндель: 12Х18Н9Т
- Гайка шпинделя: латунь ЛС59-1
- Гайка: 12Х18Н9Т
- Шпилька, болт: 45Х14Н14В2М
- Болт откидной или анкерный: 45Х14Н14В2М
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: 04Х19Н9С2
Задвижка нержавеющая 30нж915нж (PN 40, DN 50-700)
Задвижка 30нж915нж (под электропривод, с электроприводом) применяется в качестве запорного устройства на трубопроводах транспортирующих жидкие и газообразные углеводородные среды при максимальном давлении среды 4,0 МПа (40 кгс/см2) и максимальной рабочей температуры до +565 °С. В конструкции задвижек 30нж915нж используется двухдисковый клин. Шпиндель уплотнен — сальниково. Крышка выполнена в коническом виде и в верхнем положении затвора уплотняет шпиндель.Монтаж арматуры выполняется в любом положении за исключением электроприводом вниз. Исключить возможность перекосов, перетяжек крепежей. Стандарты и меры безопасности при монтаже описаны в ГОСТ 12.2.063-81.
Задвижки 30нж915нж имеют следующие параметры DN50, DN80, DN100, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN700.
