Задвижки 30нж76ж изготавливаются с релятивными диаметрами Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300.
Таблица размеров и параметров
| Наименование | DN (мм.) | L | D | D0 | H | H1 |
|---|---|---|---|---|---|---|
| 30нж76нж DN 50 | 50 | 270 | 175 | 250 | 443 | 513 |
| 30нж76нж DN 80 | 80 | 321 | 210 | 300 | 539 | 639 |
| 30нж76нж DN 100 | 100 | 359 | 250 | 350 | 625 | 745 |
| 30нж76нж DN 150 | 150 | 447 | 340 | 400 | 999 | 1169 |
| 30нж76нж DN 200 | 200 | 536 | 405 | 450 | 1020 | 1240 |
| 30нж76нж DN 250 | 250 | 625 | 470 | 500 | 1218 | 1488 |
| 30нж76нж DN 300 | 300 | 714 | 530 | 600 | 1356 | 1676 |
Материалы исполнения задвижки 30нж76нж
- Корпус: 12Х18Н9ТЛ
- Крышка: 12Х18Н9ТЛ
- Клин: 12Х18Н9ТЛ
- Шпиндель: 08Х18Н10
- Гайка шпинделя: латунь ЛС59—1
- Гайка: 08Х18Н10
- Шпилька, болт: 08Х18Н10
- Болт откидной: 08Х18Н10
- Прокладка: спирально-навитая
- Набивка сальника: ТРГ
- Маховик: сталь 25Л / чугун СЧ 20
- Подшипник: шариковый упорный

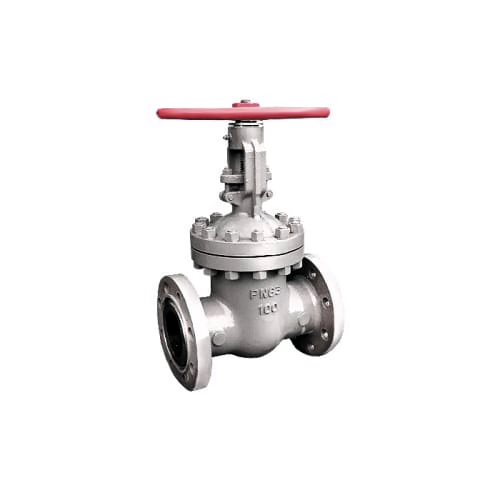

Описание задвижки стальной 30нж76нж
Нержавеющая литая задвижка марки 30нж76нж, имеющая фланцевое крепление и выдвижной шпиндель, применяется для установки в трубопроводах для перекрытия транспортировки жидких и газообразных сред, имеющих рабочее давление 6,3 МПа (63 кгс/см2) и рабочую температуру от −60 до +560 °С.
Задвижки 30нж76ж изготавливаются с релятивными диаметрами Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300.
Монтирование в трубопровод осуществляется с помощью фланцев. Положение — любое. Направление транспортируемых масс — в любом направлении.
Имеют фланцевое присоединение к трубопроводу (стандартные присоединительные размеры по ГОСТ Р 54432, исполнение В ряд 1).
