Задвижка чугунная с обрезиненным клином 30ч939р рассчитана на работу с электроприводами типа А, Б, и В (см. таблицу подбора электропривода).
Габаритные размеры для задвижек 30ч939р PN 1,0 МПа
| Наменование | L | D | D1 | D2 | n | d | h | H |
|---|---|---|---|---|---|---|---|---|
| Задвижка 30ч939р Ду 50 | 150 | 165 | 125 | 102 | 4 | 18 | 3 | 205 |
| Задвижка 30ч939р Ду 65 | 170 | 185 | 145 | 122 | 4 | 18 | 3 | 228 |
| Задвижка 30ч939р Ду 80 | 180 | 200 | 160 | 133 | 4 | 18 | 3 | 265 |
| Задвижка 30ч939р Ду 100 | 190 | 220 | 180 | 158 | 8 | 18 | 3 | 300 |
| Задвижка 30ч939р Ду 125 | 200 | 250 | 210 | 184 | 8 | 18 | 3 | 355 |
| Задвижка 30ч939р Ду 150 | 210 | 285 | 240 | 212 | 8 | 22 | 3 | 400 |
| Задвижка 30ч939р Ду 200 | 230 | 340 | 295 | 268 | 8 | 22 | 3 | 490 |
| Задвижка 30ч939р Ду 250 | 250 | 405 | 350 | 320 | 12 | 22 | 3 | 585 |
| Задвижка 30ч939р Ду 300 | 270 | 460 | 400 | 370 | 12 | 22 | 4 | 685 |
| Задвижка 30ч939р Ду 350 | 290 | 520 | 460 | 430 | 16 | 22 | 4 | 785 |
| Задвижка 30ч939р Ду 400 | 310 | 580 | 515 | 482 | 16 | 26 | 4 | 880 |
| Задвижка 30ч939р Ду 450 | 330 | 640 | 565 | 532 | 20 | 26 | 4 | 950 |
| Задвижка 30ч939р Ду 500 | 350 | 715 | 620 | 585 | 20 | 26 | 4 | 1050 |
| Задвижка 30ч939р Ду 600 | 390 | 840 | 725 | 685 | 20 | 30 | 5 | 1235 |
| Задвижка 30ч939р Ду 700 | 430 | 910 | 840 | 800 | 24 | 30 | 5 | 1300 |
| Задвижка 30ч939р Ду 800 | 470 | 1025 | 950 | 905 | 24 | 33 | 5 | 1480 |
| Наименование | D3 | e | f | k | m | p | q |
|---|---|---|---|---|---|---|---|
| Задвижка 30ч939р Ду 50 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 65 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 80 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 100 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 125 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 150 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 200 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 250 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 300 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 350 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 400 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 450 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 500 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 600 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 700 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 800 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
Габаритные размеры для задвижек 30ч939р PN 1,6 МПа
| Наименование | L | D | D1 | D2 | n | d | h | H |
|---|---|---|---|---|---|---|---|---|
| Задвижка 30ч939р Ду 50 | 150 | 165 | 125 | 102 | 4 | 18 | 3 | 205 |
| Задвижка 30ч939р Ду 65 | 170 | 185 | 145 | 122 | 4 | 18 | 3 | 228 |
| Задвижка 30ч939р Ду 80 | 180 | 200 | 160 | 133 | 4 | 18 | 3 | 265 |
| Задвижка 30ч939р Ду 100 | 190 | 220 | 180 | 158 | 8 | 18 | 3 | 300 |
| Задвижка 30ч939р Ду 125 | 200 | 250 | 210 | 184 | 8 | 18 | 3 | 355 |
| Задвижка 30ч939р Ду 150 | 210 | 285 | 240 | 212 | 8 | 22 | 3 | 400 |
| Задвижка 30ч939р Ду 200 | 230 | 340 | 295 | 268 | 12 | 22 | 3 | 490 |
| Задвижка 30ч939р Ду 250 | 250 | 405 | 355 | 320 | 12 | 26 | 3 | 585 |
| Задвижка 30ч939р Ду 300 | 270 | 460 | 410 | 370 | 12 | 26 | 4 | 685 |
| Задвижка 30ч939р Ду 350 | 290 | 520 | 470 | 430 | 16 | 26 | 4 | 785 |
| Задвижка 30ч939р Ду 400 | 310 | 580 | 525 | 482 | 16 | 30 | 4 | 880 |
| Задвижка 30ч939р Ду 450 | 330 | 640 | 585 | 532 | 20 | 30 | 4 | 950 |
| Задвижка 30ч939р Ду 500 | 350 | 715 | 650 | 585 | 20 | 33 | 4 | 1050 |
| Задвижка 30ч939р Ду 600 | 390 | 840 | 770 | 685 | 20 | 39 | 5 | 1235 |
| Задвижка 30ч939р Ду 700 | 430 | 910 | 840 | 800 | 24 | 39 | 5 | 1300 |
| Задвижка 30ч939р Ду 800 | 470 | 1025 | 950 | 905 | 24 | 39 | 5 | 1480 |
| Наименование | D3 | e | f | k | m | p | q |
|---|---|---|---|---|---|---|---|
| Задвижка 30ч939р Ду 50 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 65 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 80 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 100 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 125 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 150 | 130,8 | 32 | 70 | 45 | 104 | 5 | 3 |
| Задвижка 30ч939р Ду 200 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 250 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 300 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 350 | 160 | 38 | 108 | 59 | 135 | 8 | 7 |
| Задвижка 30ч939р Ду 400 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 450 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 500 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 600 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 700 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
| Задвижка 30ч939р Ду 800 | 205 | 58 | 155 | 85 | 220 | 9 | 11 |
Характеристики задвижек 30ч939р для подбора электропривода
| Наименование | Момент Н*м | Количество оборотов шпинделя (двойная резьба) | Тип привода |
|---|---|---|---|
| Задвижка 30ч939р Ду 50 | 50 | 7 | А |
| Задвижка 30ч939р Ду 65 | 50 | 9 | А |
| Задвижка 30ч939р Ду 80 | 60 | 11 | А |
| Задвижка 30ч939р Ду 100 | 70 | 13,5 | А |
| Задвижка 30ч939р Ду 125 | 80 | 13,5 | А |
| Задвижка 30ч939р Ду 150 | 100 | 16 | А |
| Задвижка 30ч939р Ду 200 | 150 | 21 | Б |
| Задвижка 30ч939р Ду 250 | 200 | 21,5 | Б |
| Задвижка 30ч939р Ду 300 | 220 | 26 | Б |
| Задвижка 30ч939р Ду 350 | 280 | 30,5 | Б |
| Задвижка 30ч939р Ду 400 | 350 | 34,5 | В |
| Задвижка 30ч939р Ду 450 | 450 | 38,5 | В |
| Задвижка 30ч939р Ду 500 | 500 | 43 | В |
| Задвижка 30ч939р Ду 600 | 600 | 51,5 | В |
| Задвижка 30ч939р Ду 700 | 800 | 44,5 | В |
| Задвижка 30ч939р Ду 800 | 900 | 51 | В |

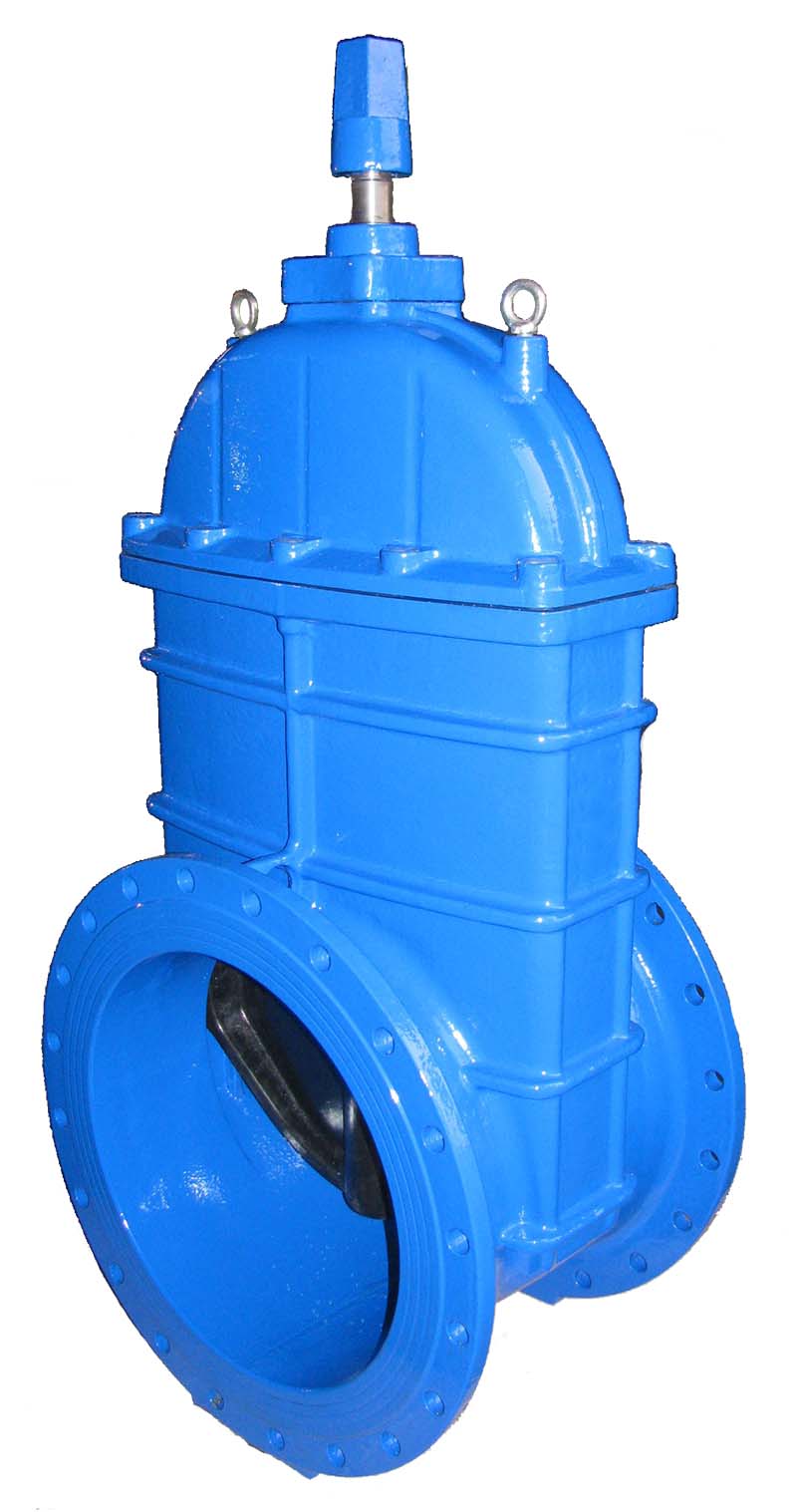

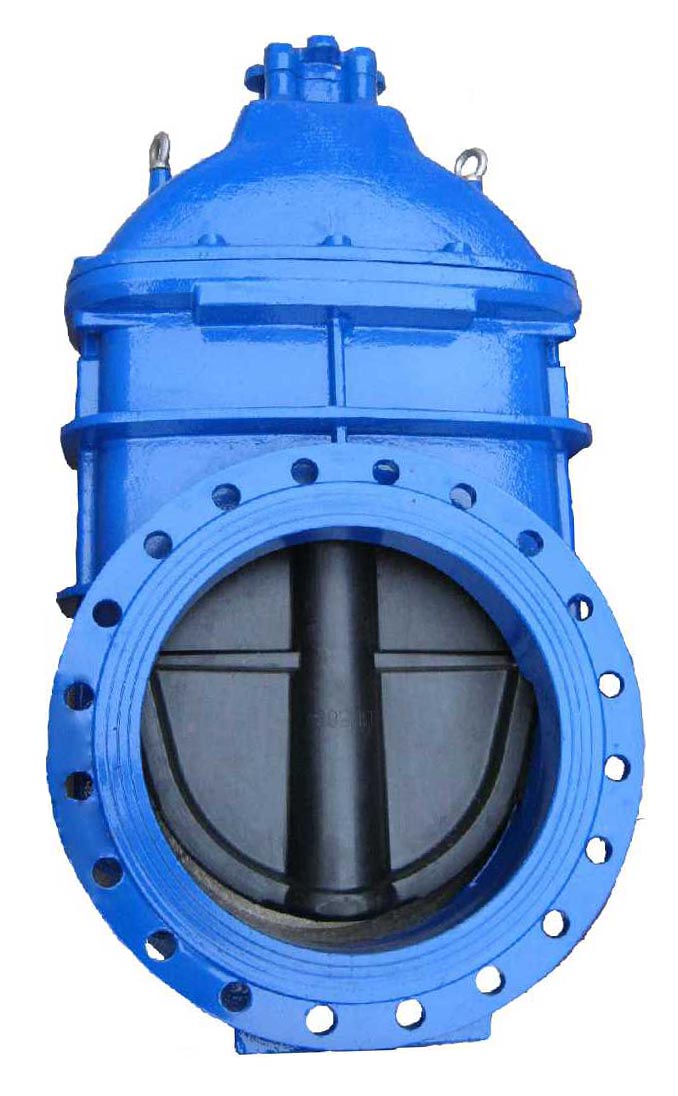

Задвижка чугунная 30ч939р (с обрезиненным клином и редуктором)
Задвижка чугунная с обрезиненным клином 30ч939р рассчитана на работу с электроприводами типа А, Б, и В (см. таблицу подбора электропривода). Диаметры данной задвижки варьируются в диапазоне от 50мм до 800мм и способны выдерживать давление от 10 МПа до 16 МПа. Основным назначением чугунной задвижки 30ч939р является защита трубопроводной системы от гидроударов и для сохранения мощности в системе, позволяя не влиять на давление в общей цепи системы. Устанавливают 30ч939р на вертикальном и горизонтальном типе трубопровода в условиях подземных коммуникаций. Все управление задвижкой осуществляется посредством соответствующего электропривода. Присоединение к трубопроводу осуществляется популярным фланцевым способом, так как он очень удобен при монтаже и демонтаже трубопроводной арматуры. И обеспечивает тем самым более оперативный ремонт, если задвижка к примеру, вышла из строя. Использование фланцевого типа крепления при монтажных работах сделало эту задвижку популярной на рынке ТПА. Установка задвижки должна быть выполнена в тех местах, где рабочий персонал может беспрепятственно иметь доступ для осмотра. Конструктивная особенность задвижки предполагает только полное открытие или закрытие клина.
Средствами маховика, объединенного со шпинделем через гайку с обрезиненным клином 30ч939р перекрывает различные потоки рабочих сред. Из-за этой особенности в конструкции задвижки за счёт поступательного характера движения шпиндель опускает или поднимает обрезиненный клин до максимального прикосновения с корпусной частью задвижки и выполняет перекрытие рабочей среды. Перекрывает потоки рабочих сред уплотнитель типа МЗВ, который позволяет поставить задвижку на технических линиях, которые транспортируют среды под давлением 10-16 МПа и максимальной температурой +85 градусов.
Задвижка чугунная 30ч939р с обрезиненным клином и исполнением под электропривод используется в различных областях применения будь то транспортировка холодной или горячей воды, или обслуживание систем канализаций и прочего. Стоит обратить внимание еще на тот факт, что конструктивная особенность наших задвижек подразумевает обязательное использование качественного обрезиненного клина, что даёт этому типу запорной арматуры отличную герметичность, соответствующую классу «А». А выдвижной шпиндель имеет меньшие размеры, благодаря чему можно установить 30ч939р в очень ограниченных пространствах.
Корпусные части задвижки изготовлены из высокопрочного чугуна, имеющего маркировку ВЧ50, а обрезиненный клин сделан из этиленпропиленового каучука, который устойчив к различному типу воздействий химических веществ, таких как: растворители полярного типа, щелочи и разбавленные кислоты. Сама по себе рабочая температура уплотнителя EPDM имеет нижний температурный предел в −55 и верхний +125 градусов по Цельсию.
Если Вас заинтересовала наша продукция, свяжитесь с нашими специалистами посредством чата на сайте или оставьте вашу заявку выше.
