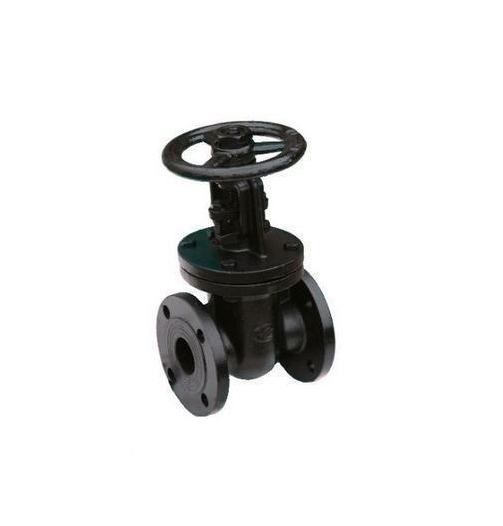

Задвижка чугунная 30ч906бр (PN 10, DN 100-500)

Задвижка чугунная 30ч906бр (PN 10, DN 100 - 500)

чугунная под электропривод 30ч906бр применяется в качестве запорного устройства с дистанционным управлением. Приводным механизмом является задвижки является электропривод.  Задвижки устанавливаются на горизонтальном трубопроводе электроприводом вверх. Может быть допущена установка задвижек с горизонтальным расположением шпинделя при условии смазывания червячной пары и роликопо-дшипниковов густой смазкой и при наличии опоры под электропривод. В задвижках 30ч906бр уплотнение запорного органа обеспечивается латунными и уплотнительными кольцами в корпусе и на дисках.

Габаритные и присоединительные размеры задвижки 30ч906бр

Устройство и принцип работы задвижек 30ч906бр

Крышка крепится к корпусу с помощью болтов и гаек, зажимающих паронитовую прокладку, расположенную  между ними. Для предотвращения прохода рабочей среды между крышкой и шпинделем помещена сальниковая набивка, поджимаемая сальником с помощью болтов и гаек. Затвор состоит из двух дисков с завальцованными  латунными  уплотнительными кольцами и стальной распорной осью ,с компенсирующими прокладками между ними, которые обеспечивают регулировку прилегания уплотнительных поверхностей и возможность восстановления необходимой посадки при последующем ремонте. Закрывание задвижки 30ч906бр происходит при помощи электропривода. Шпиндель через втулку получает поступательное движение и перемещает диски вниз на закрытие.

Меры безопасности при работе задвжек 30ч906бр

К обслуживанию задвижек 30ч906бр допускается персонал, изучивший правила эксплуатации и техники безопасности. Запрещается производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе. Подтяжка сальника и болтов крепления крышки может производиться без снятия давления в трубопроводе. Использование дополнительных рычагов при ручном управлении не допускается. Не допускается применять ключи, большие по размерам, чем это требуется для крепежных деталей.

Подготовка к работе, порядок  работы и техническое обслуживание задвижки 30ч906бр

Задвижка 30ч906бр должна устанавливаться в месте, доступном для осмотра и обслуживания при эксплуатации. Задвижка устанавливается в любом положении, кроме рукояткой вниз.

Перед монтажом задвижки следует проверить:

- Состояние  внутренней полости задвижки ,доступной для осмотра;
- Плавность перемещения дисков при вращении рукоятки;
- Состояние крепежных соединений.

При установке задвижки необходимо, чтобы фланцы на трубопроводе были установлены параллельно ,без перекосов. Запрещается устранять перекосы фланцев трубопроводов за счет натяга фланцев крепежными болтами.

Перед пуском системы с вмонтированными задвижками непосредственно после монтажа, все задвижки должны быть открыты и должна быть произведена промывка трубопроводов.

Техническое обслуживание и ремонт должны осуществляться по регламенту обслуживания системы или при обнаружении неисправности.

Задвижки 30ч906бр , подлежащие установке или испытаниям, должны быть предварительно выдержаны в условиях при температуре внешней среды плюс 25+100 оС в течении 24 часов.

Неисправность	Признаки неисправности	Причины неисправности	Способы устранения неисправности
Нарушение герметичности затвора.	Пропуск среды при закрытом затворе	- Износ или повреждение уплотнительных поверхностей - Попадание постороннего предмета между уплотнительными поверхностями	- Разобрать задвижку 30ч906бр, проложить дополнительную прокладку под ось распора или притереть уплотнительные поверхности - Произвести несколько срабатываний задвижки (открыть-закрыть) или разобрать задвижку и извлечь посторонний предмет
Нарушение герметичности соединения крышки с корпусом	Пропуск среды через соединение крышки и корпуса	Износ или повреждение прокладки недостаточная затяжка болтов крепления крышки	Подтянуть равномерно болты или, разобрать задвижку и сменить прокладку
Нарушение герметичности сальника.	Пропуск среды через сальник	Ослабление затяжки болтов крепления  сальника или износ сальниковой набивки	Заменить сальниковую набивку или подтянуть равномерно болты
