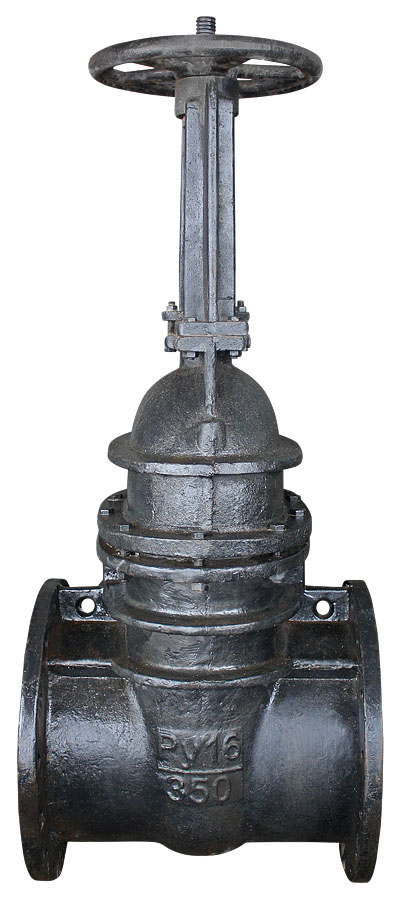

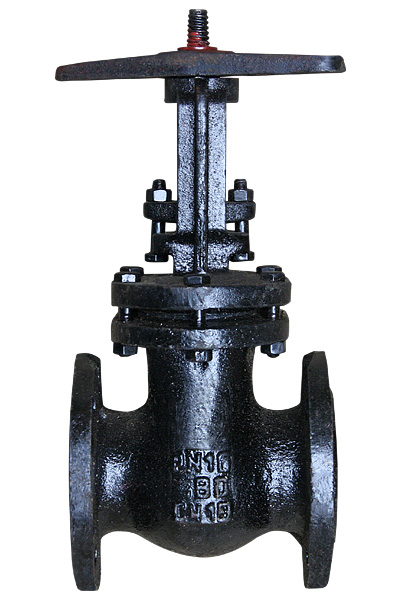

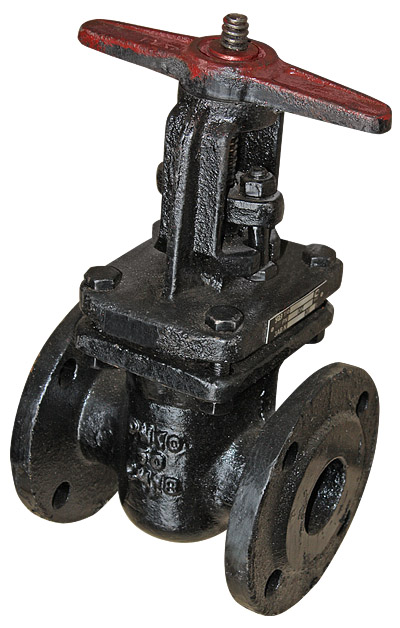

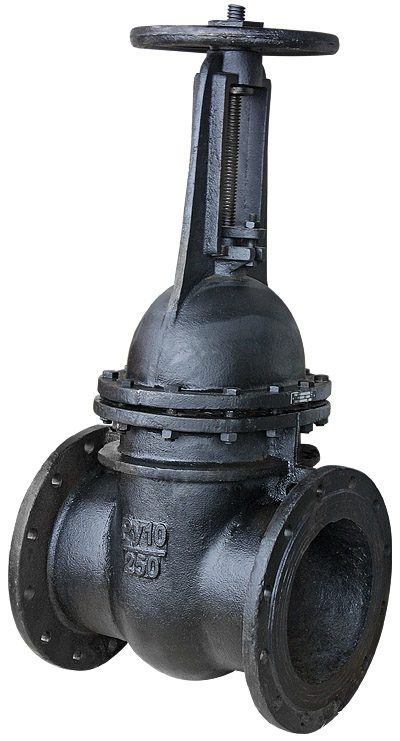

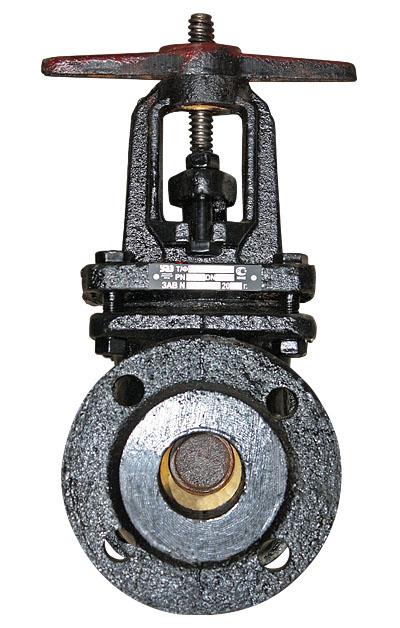

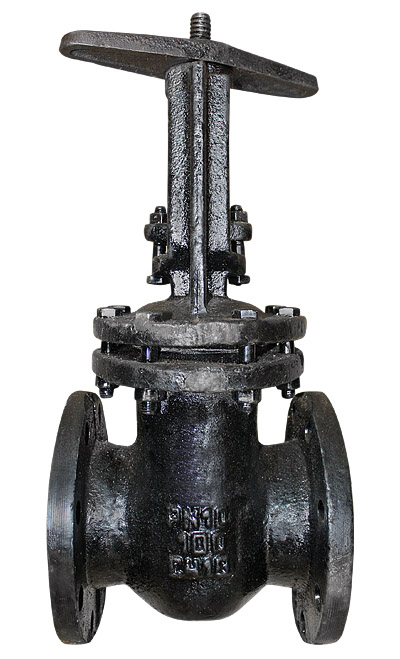

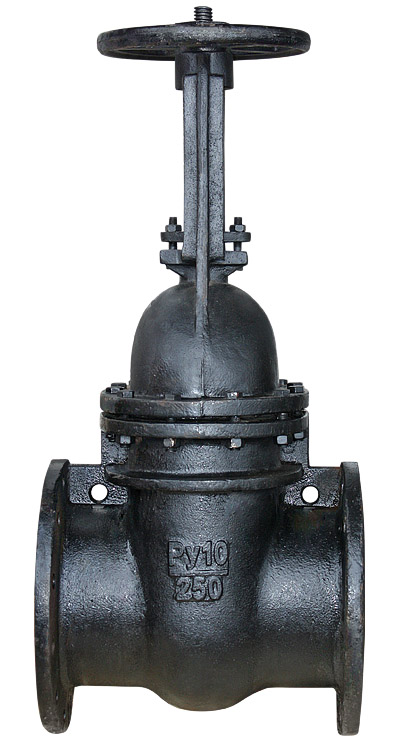

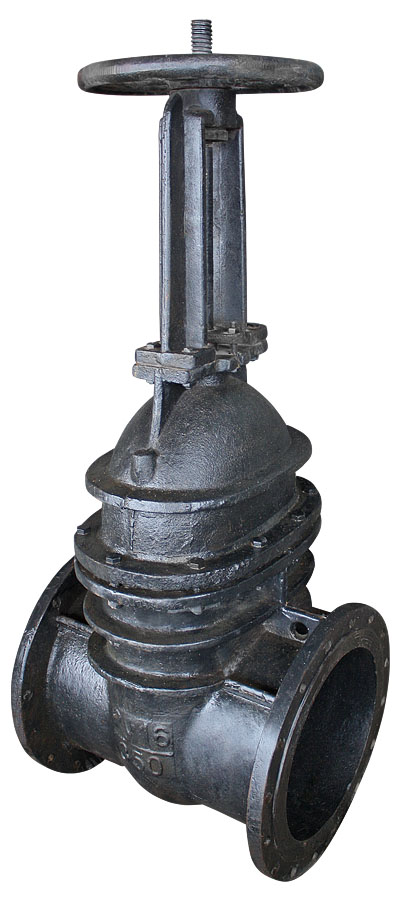

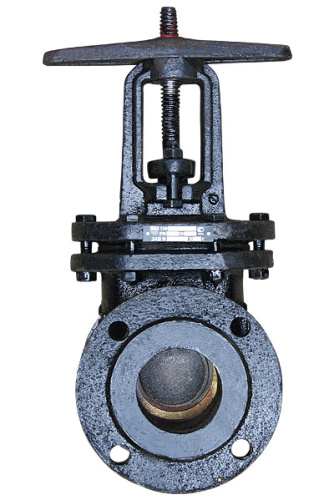

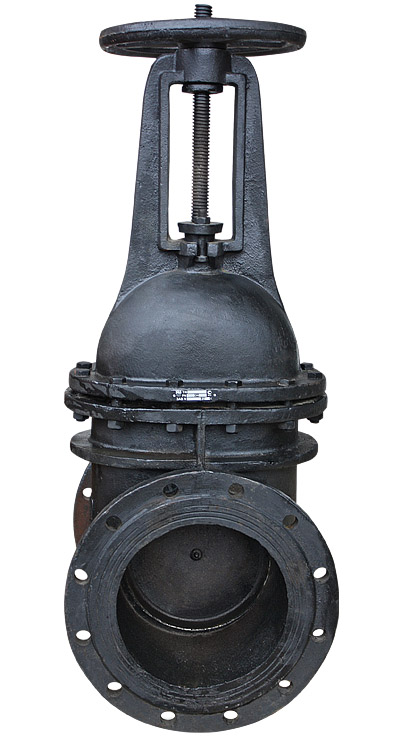

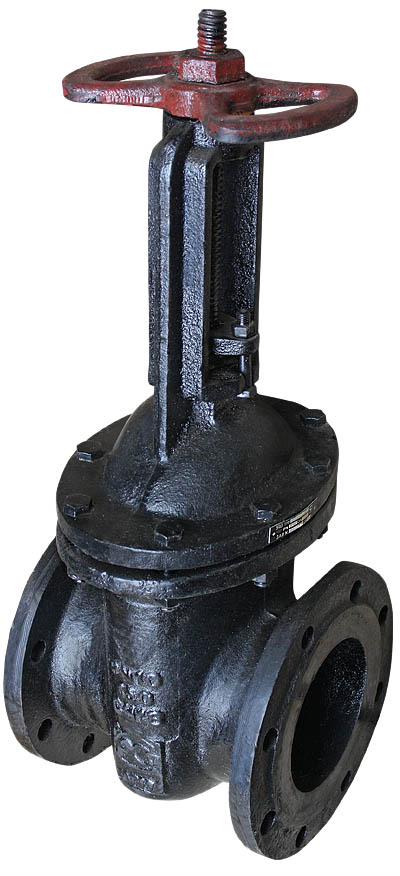

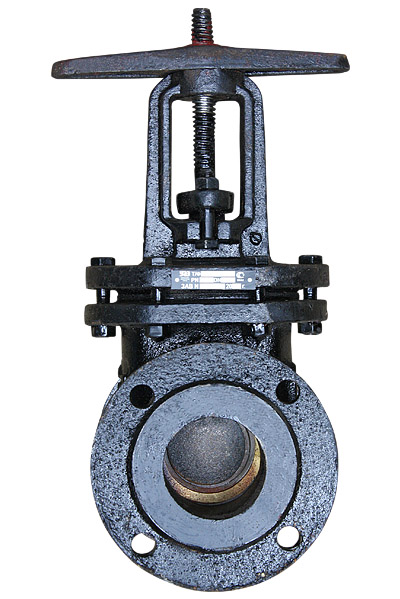

Задвижка чугунная 30ч6бр (DN 50-600)

Таблица размеров и параметров

При использовании промышленных и бытовых трубопроводов, вводе их в эксплуатацию, проведении ремонтных и других работ, возникает необходимость полного перекрытия потока различных жидкостей. Уральским арматурным заводом выпускаются детали, защищенные от коррозии, стойкие к температурным перепадам и условиям окружающей среды. Чтобы купить задвижку 30ч6бр, отправьте товар в корзину или оставьте заявку на сайте, в этом случае мы перезвоним Вам.

Задвижки 30ч6бр характеризуется высоким качеством, простое обслуживание, при этом имеет не высокую цену. Изготавливается клиновая арматура различных размеров, для трубопроводов с разным давлением и температурой жидкости. Соединение производится с помощью фланцев.

Характеристики технические

1. Рабочая среда может быть подана с любой стороны. 2. Размеры диаметров от 50 до 600 мм. 3. Показатели давления — 1 МПа. 4. Имеет шпиндель выдвижного типа. 5. Подающим веществом может быть вода или пар. 6. Прочный материал составляющих — чугун. 7. Эксплуатация при температуре окружающей среды −40; +40ºС. 8. Температура пропускаемой среды — до 225 градусов. 9. Масса от 11,5 до 270 кг.

Купить задвижку чугунную 30ч6бр, которая на трубопроводе фиксируется в любом положении, желательно сверху или с малым полусферическим смещением. Самым оптимальным способом установки устройства является размещение вертикальное, так чтобы привод находился сверху. Если деталь получилось установить под небольшим уклоном, нужно сделать монтаж опоры. Она устранит смещение и не допустит изгибающего момента на соединении с трубопроводом.

Описание устройства

Это устройство используют для регулирования потока. Запорная арматура имеет технический паспорт, в котором указано описание конструкции, рекомендации по установке. Но деталь не имеет в комплектации деталей для фиксации и фланцев. Основные элементы входящие в конструкцию:

• Корпус, на котором закрепляют болтами крышку; • Болты фиксируют прокладку; • Шпиндель с сальниковым уплотнителем и болтами закрепляются набивкой; • Для устранения протечек по шпинделю и крышке проложена набивка; • Затвор имеет два диска со стальной распорной осью и вальцованными кольцами; • специальные прокладки между дисков позволяют регулировать уровень посадки при фиксации уплотнений, его изменения при установке задвижки; • рукоятка для закрывания по ходу стрелки часов.

Затвор задвижки чугунной 30ч6бр производится с помощью рукоятки, при этом в устройстве шпиндель начинает поступательными движениями с помощью втулки перемещать диски до полного закрытия. Нельзя во время проведения опрессовки открывать или закрывать устройство. При эксплуатации нужно составить график осмотров трубопроводной арматуры, согласно рекомендациям производителя «Уральского арматурного завода».

Транспортирование и подготовка к установке агрегата

Для доставки задвижки 30ч6бр до пункта, в котором будет производиться установка на трубопровод нужно проверить состояние упаковки, отсутствие дефектов на устройстве и фиксацию. Деталь должна быть в оригинальной упаковке и иметь технический паспорт. Транспортировать деталь следует спецтехникой, которую подбирать нужно в зависимости от веса детали. Перед установкой вынуть из упаковки, убрать заглушки, произвести расконсервацию устройства. Консервирующие смазки убирают с помощью ветоши, которую предварительно нужно намочить в растворителе. Мастер производящий консервацию задвижки, должны производить работу в личных средствах защиты. Нельзя использовать механизмы с дефектами на гарантийных пломбах.

Монтаж на трубопровод

Установка на трубопровод, наладка механизма и эксплуатация должна производиться специалистами, ознакомившимися с инструкцией устройства, изучив рекомендации завода-изготовителя и соблюдая технику безопасности. При этом деталь нужно подбирать в соответствии с техническими условиями и размерами, а также условиями эксплуатации трубопроводов, на которые они будут устанавливаться.

Перед установкой участки труб, на которые будет монтироваться задвижка чугунная 30ч6бр, нужно очистить от всех видов загрязнений. Для монтажа используются патрубки, которые расположены на корпусе, маховик при этом использовать нельзя. Нужно обратить внимание, чтобы при фиксировании фланцев не было перекосов. Если, произошел перекос или другой дефект, при помощи натяга ликвидировать его не допускается!

Разборка и демонтаж

Когда возникает необходимость в разборке задвижки чугунные 30ч6бр, при этом не снимая ее с трубы, нужно принять специальные меры. Во-первых, нужно позаботиться о стерильности рабочего пространства. Нельзя чтобы в деталь попадала грязь. Сборку после демонтажа нужно делать в специализированном помещении.

Меры предосторожности при демонтаже

• нужно проверить трубы на отсутствие транспортирующей среды; • нельзя производить разборку детали при наличии давления; • фиксировать устройства, если в трубах есть вибрация не допускается; • замену набивки не производят при наличии давления в системе.

При проведении пусконаладочных работ, можно произвести и опрессовку. Для этого запорную деталь арматуры нужно установить в крайнюю точку. Перед первичным пуском, открыть арматуру на полный ход, и произвести промывку системы. Задвижка 30ч6бр по выгодной стоимости с доставкой надежной транспортной компанией в любой пункт России.
