Задвижки 30ч6бр характеризуется высоким качеством, простое обслуживание, при этом имеет не высокую цену. Изготавливается клиновая арматура различных размеров, для трубопроводов с разным давлением и температурой жидкости. Соединение производится с помощью фланцев.
Габаритные размеры для задвижек 30ч539р PN 1,0 МПа
|
Наименование |
L | D | D1 | D2 | n | d | h | H |
|---|---|---|---|---|---|---|---|---|
| Задвижка 30ч539р Ду 350 | 290 | 520 | 460 | 430 | 16 | 22 | 4 | 980 |
| Задвижка 30ч539р Ду 400 | 310 | 580 | 515 | 482 | 16 | 26 | 4 | 1145 |
| Задвижка 30ч539р Ду 450 | 330 | 640 | 565 | 532 | 20 | 26 | 4 | 1245 |
| Задвижка 30ч539р Ду 500 | 350 | 715 | 620 | 585 | 20 | 26 | 4 | 1345 |
| Задвижка 30ч539р Ду 600 | 390 | 840 | 725 | 685 | 20 | 30 | 5 | 1575 |
| Задвижка 30ч539р Ду 700 | 430 | 910 | 840 | 800 | 24 | 30 | 5 | 1390 |
| Задвижка 30ч539р Ду 800 | 470 | 1025 | 950 | 905 | 24 | 33 | 5 | 1570 |
Габаритные размеры для задвижек 30ч539р PN 1,6 МПа
|
Наименование |
L | D | D1 | D2 | n | d | h | H |
|---|---|---|---|---|---|---|---|---|
| Задвижка 30ч539р Ду 350 | 290 | 520 | 470 | 430 | 16 | 22 | 4 | 980 |
| Задвижка 30ч539р Ду 400 | 310 | 580 | 525 | 482 | 16 |
30 |
4 | 1145 |
| Задвижка 30ч539р Ду 450 | 330 | 640 | 585 | 532 | 20 | 30 | 4 | 1245 |
| Задвижка 30ч539р Ду 500 | 350 | 715 | 650 | 585 | 20 | 33 | 4 | 1345 |
| Задвижка 30ч539р Ду 600 | 390 | 840 | 770 | 685 | 20 | 39 | 5 | 1575 |
| Задвижка 30ч539р Ду 700 | 430 | 910 | 840 | 800 | 24 | 39 | 5 | 1390 |
| Задвижка 30ч539р Ду 800 | 470 | 1025 | 950 | 905 | 24 | 39 | 5 | 1570 |
Материал исполнения задвижек 30ч539р
1. Корпус: Высокопрочный чугун ВЧ50
2. Обрезиненный клин: EPDM (основание - высокопрочный чугун ВЧ50)

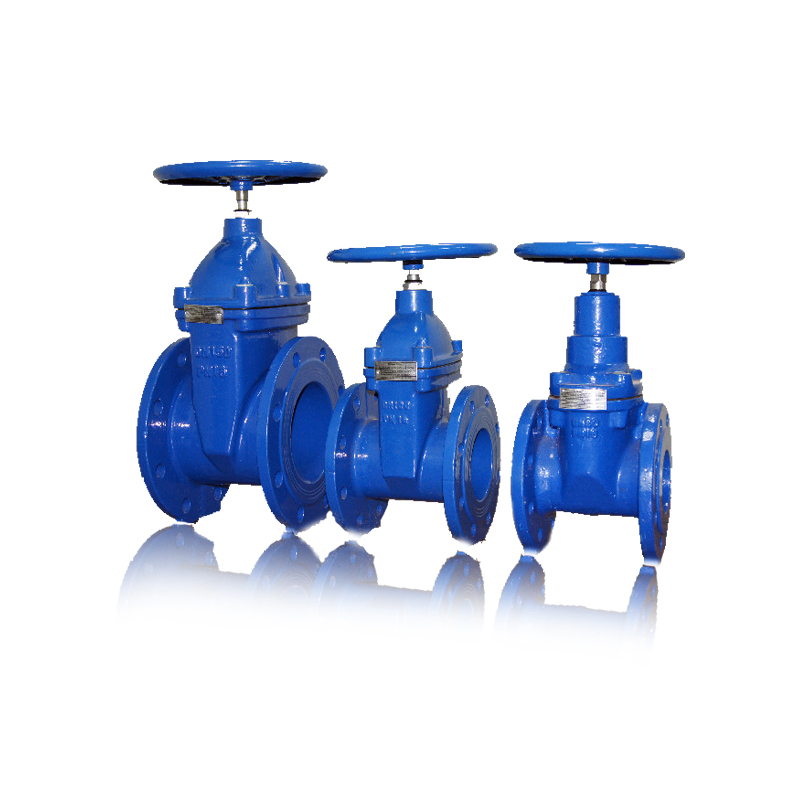

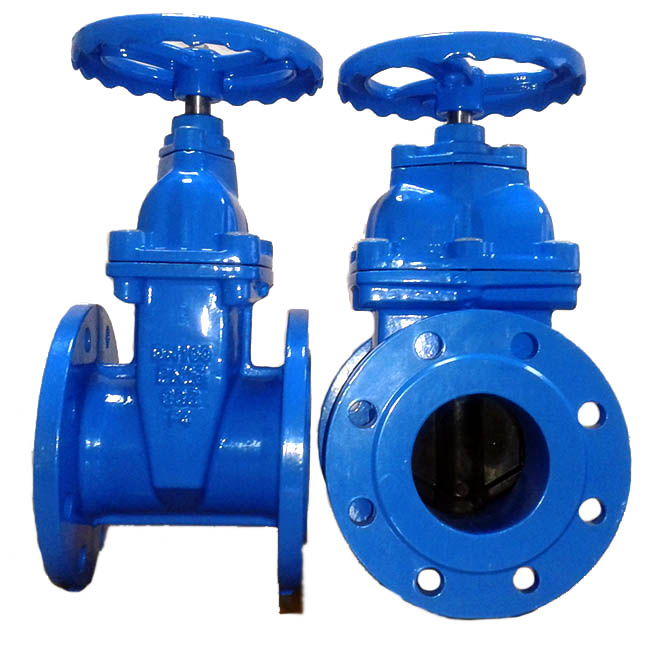

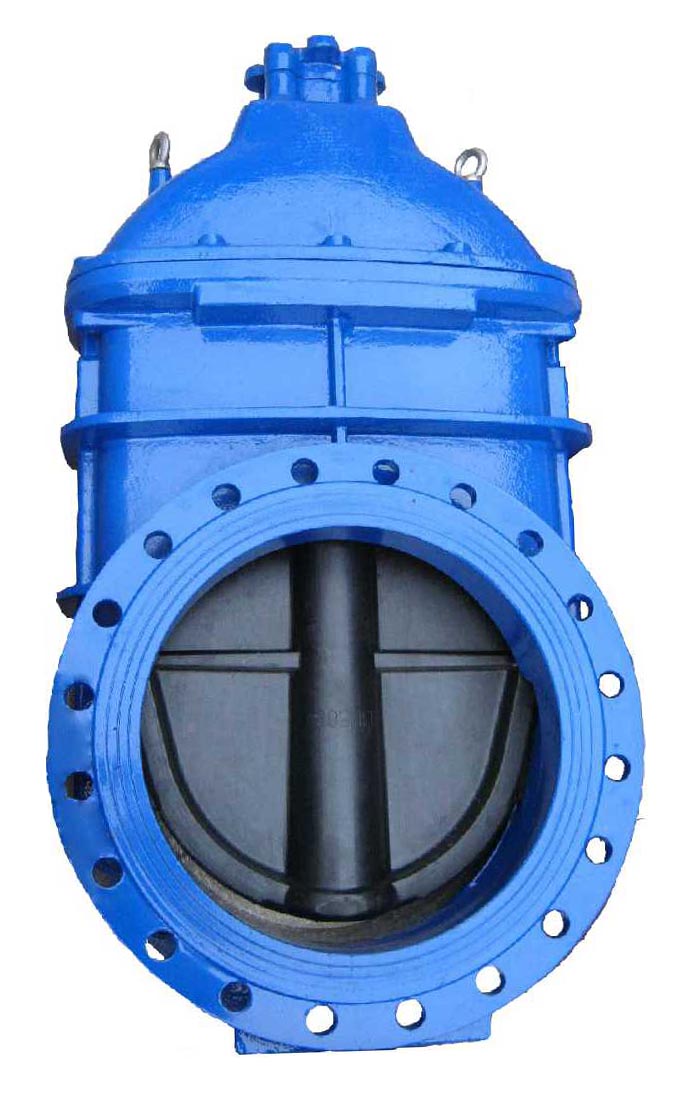

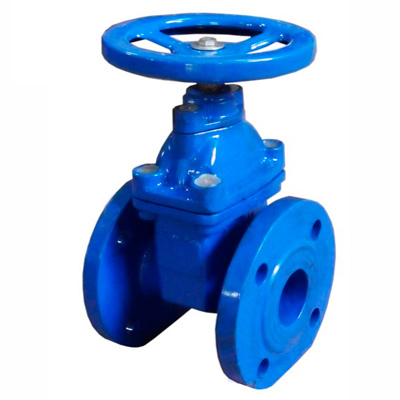

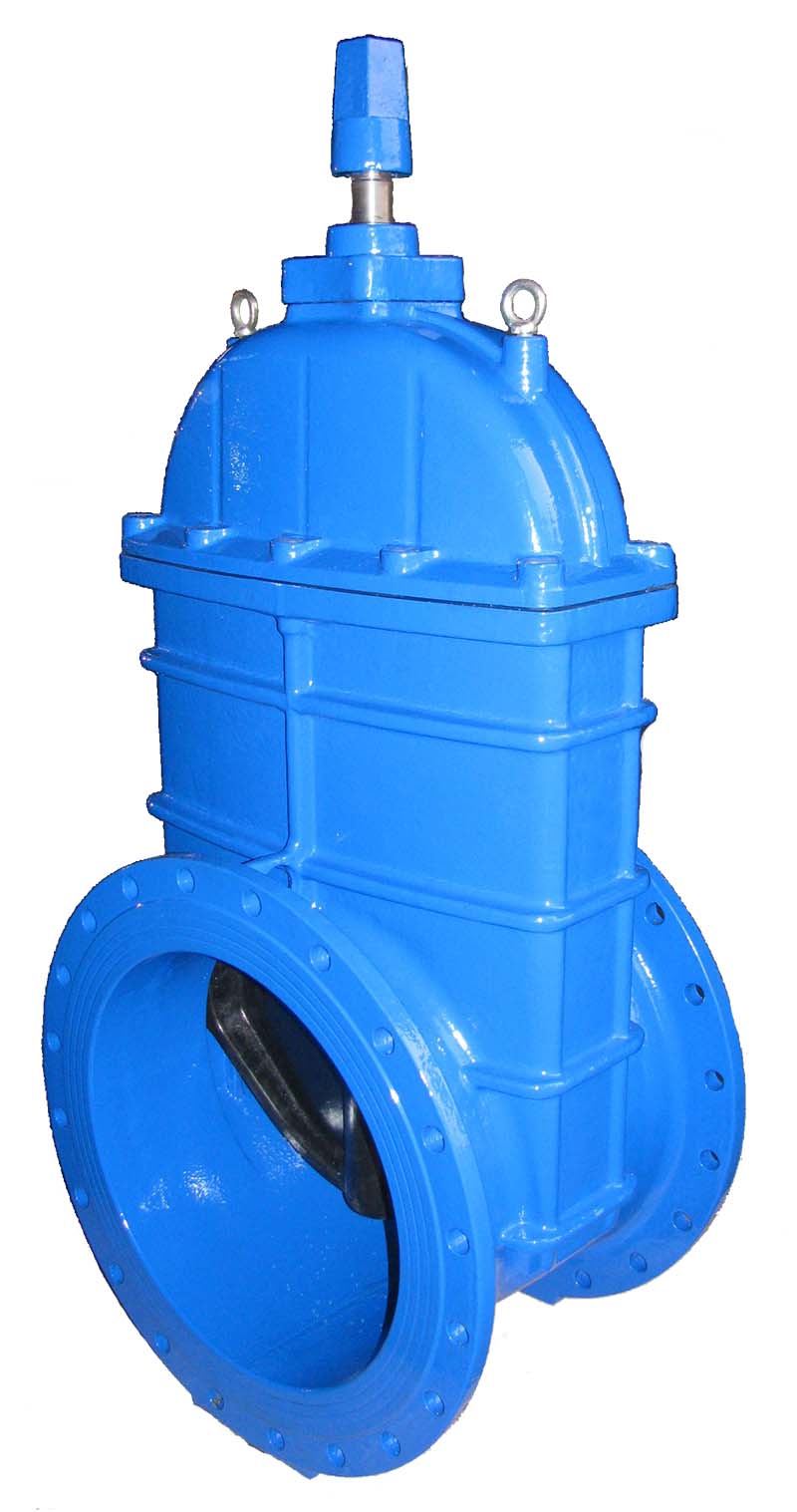

Задвижка чугунная 30ч539р (с обрезиненным клином и редуктором)
30ч539р — полно проходная задвижка с редуктором, которая призвана защищать трубопроводную систему от различных гидроударов и сохранять мощность, не влияя на давление в общей цепи. Задвижка чугунная 30ч539р имеет полностью неразборную конструкцию и её необходимо устанавливать в разных подземных коммуникациях. Устанавливают задвижку 30ч539р на вертикальных и горизонтальных трубопроводах. Управление задвижкой осуществляется с помощью редуктора и выдвижных и не выдвижных штоков. Тип присоединения выбран фланцевый за счёт своей популяризации, он удобен при монтаже и демонтаже запорной арматуры. Использование популярных способов крепления при монтаже сделало 30ч539р популярной на рынке. Ставят эту задвижку в местах, которые должны обеспечивать беспрепятственный доступ для осмотра. Открывать или закрывать данную задвижку необходимо только полностью.С помощью маховика, объединённого со шпинделем через гайку с обрезиненным клином задвижка 30ч539р перекрывает потоки рабочих сред. Из-за данной конструктивной особенности за счёт поступательного характера движений шпиндель поднимает или опускает обрезиненный клин до максимального прикосновения с корпусной частью задвижки и перекрывает поток рабочей среды.
30ч539р применяется как устройство запорного типа в различных областях: для транспортировки холодной и горячей воды, трубопроводные системы для канализаций и т.д. Заметим еще, что конструктивная особенность, обусловленная использованием обрезиненного клина, даёт этой задвижке превосходную герметичность класса «А». Ко всему прочему не выдвижной шпиндель имеет меньшие размеры, из-за которых можно установить 30ч539р в более ограниченных пространствах.
Для полного перекрытия потока рабочей среды применяется уплотнение типа МЗВ. Позволяющее установить задвижку 30ч539р на различных технических линиях, которые транспортируют воду с максимальной температурой +85 градусов Цельсия и давлением 10 МПа.
Корпус задвижки 30ч539р исполнен из чугуна с маркировкой ВЧ50 (высокопрочный чугун), а обрезиненный клин из каучука EPDM (этиленпропиленовый каучук) устойчивый к воздействиям химических веществ, таких как: полярные растворители, разбавленные кислоты и щелочи. Сама по себе рабочая температура EPDM уплотнения имеет нижний предел в −55 градусов и верхний +125 градусов по Цельсию.
