Описание 15ч76п1(2)

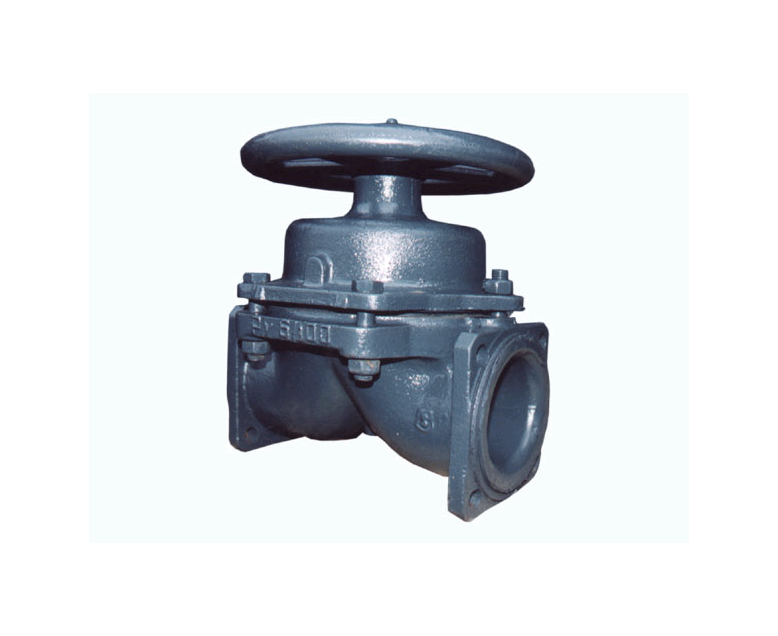

15ч76п1(2) клапан запорный мембранный футерованный полиэтиленом. Предназначен для установки в качестве запорного устройства в системных трубопроводах с коррозионными средами, без наличия твердых включений, в качестве запорного органа только при избыточном давлении. В процессе эксплуатации клапанов затвор должен быть полностью открыт или закрыт. Использование клапанов в качестве регулирующих не допускается. Перекрытие потока рабочей среды осуществляется вручную. Корпус клапана изготовливается из чугуна. Клапан 15ч76п1 изготавливается условными диаметрами Ду80 и Ду100.Технические характеристики и цена 15ч76п1(2):
| Марка, Обозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см²) | Масса, кг |
|---|---|---|---|---|---|
| 15ч76п1 Ду80 | агрессивные среды | 80 | 240 / 310 | 6,3 | 35 |
| 15ч76п1 Ду100 | агрессивные среды | 100 | 290 / 350 | 6,3 | 38 |
Условия эксплуатации клапана 15ч76п1(2):
- Температура рабочей среды 15ч76п1: от -15 до + 60°С;
- Температура рабочей среды 15ч76п2: от -15 до + 125°С;
- Рабочая среда: растворы кислот и щелочей, спирты и другие жидкие и газообразные агрессивные среды;
- Направление потока среды: любое;
Технические данные клапана 15ч76п1(2):
- Привод: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см²): 6,3 (63);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Установочное положение на трубопроводе: любое;
Материалы основных деталей клапана 15ч76п1(2):
- Материал изделия (корпус, крышка): чугун;
- Материал изделия (шпиндель): сталь;
- Материал изделия (защитное покрытие корпуса): полиэтилен;
Показатели надежности клапана 15ч76п1(2):
- Гарантийная наработка, циклов: 1200;
Варианты исполнения клапана 15ч76п1(2):
| Обозначение | Рабочая поверхность корпуса клапана | Мембрана | Температура среды °С |
|---|---|---|---|
| 15ч74п1м | полиэтилен | фторопласт-4 | 60 |
| 15ч74п2м | фторопласт-42ЛД | фторопласт-4 | 110 |
| 15ч74п3м | фторопласт-2М | фторопласт-4 | 130 |
Правила эксплуатации и техническое обслуживание вентиля 15ч76п1(2):
- К эксплуатации и обслуживанию клапанов допускается персонал, изучивший правила эксплуатации клапанов и правила техники безопасности. В процессе эксплуатации клапанов затвор должен быть полностью открыт или закрыт. Использование (вентилей) клапанов 15ч74п1(2) в качестве регулирующих не допускается. В процессе эксплуатации следует периодически производить наружный осмотр в определенные сроки, но не реже одного раза в три месяца.
- При осмотрах проверить:
- герметичность мест соединений;
- состояние болтовых соединений;
- общее состояние клапана: резьбовая часть шпинделя должна быть смазана.
- Разборка клапанов 15ч74п1(2) производится с целью устранения дефектов, возникших при эксплуатации. При разборке необходимо выполнять указания по технике безопасности, а также исключить возможность попадания грязи во внутреннюю полость клапанов.
Все замеченные неисправности должны быть устранены.
Принцип работы клапана (вентиля) 15ч74п1(2):
Вращением от руки маховика по часовой стрелке шпиндель поступательно перемещается вниз, и происходит закрытие проходного сечения клапана. При вращении маховика против часовой стрелки происходит открытие клапана. Закрытое или открытое положение клапана 15ч74п(2) визуально определяется по выступающему хвостовику шпинделя из накидной гайки.
