Пожалуйста оставьте заявку на позицию "Вентиль (клапан) 15ч75п1(2) (PN 10, DN 25-250)" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.
Описание 15ч74п1(2):

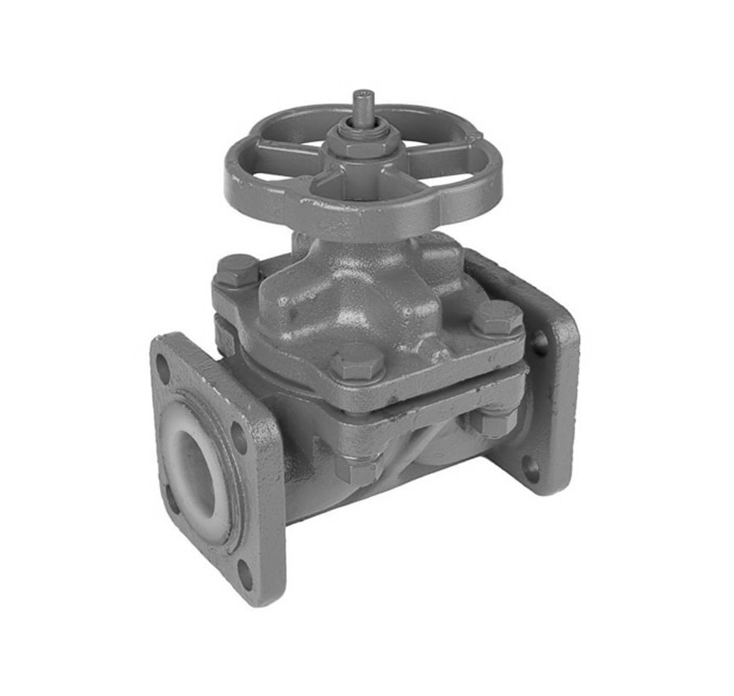

15ч74п1 вентиль запорный мембранный футерованный полиэтиленом. Вентиль предназначен для установки в качестве запорного устройства в системных трубопроводах с коррозионными средами, без наличия твердых включений, в качестве запорного органа только при избыточном давлении. В процессе эксплуатации вентиля затвор должен быть полностью открыт или закрыт. Использование вентилей в качестве регулирующих не допускается. Перекрытие потока рабочей среды осуществляется вручную. Корпус вентиля изготавливается из чугуна. Вентиль 15ч74п1 изготавливается условными диаметрами: Ду10, Ду15, Ду20.Технические характеристики и цена 15ч74п1(2):
| Марка, Обозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см²) | Масса, кг |
|---|---|---|---|---|---|
| 15ч74п1 Ду10 | агрессивные среды | 10 | 120 | 16 | 1,6 |
| 15ч74п1 Ду15 | агрессивные среды | 15 | 130 | 16 | 3,2 |
| 15ч74п1 Ду20 | агрессивные среды | 20 | 150 | 16 | 4,5 |
Условия эксплуатации вентиля 15ч74п1:
- Температура рабочей среды: от -15 до + 60°С;
- Рабочая среда: растворы кислот и щелочей, спирты и другие жидкие и газообразные агрессивные среды;
- Направление потока среды: любое;
Технические данные вентиля 15ч74п1:
- Привод: ручной (маховик);
- Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Установочное положение на трубопроводе: любое;
Материалы основных деталей вентиля 15ч74п1:
- Материал изделия (корпус, крышка): чугун;
- Материал изделия (шпиндель): сталь;
- Материал изделия (защитное покрытие корпуса): полиэтилен;
Показатели надежности вентиля 15ч74п1:
- Гарантийная наработка, циклов: 1200;
Варианты исполнения клапана 15ч74п:
| Обозначение | Рабочая поверхность корпуса клапана | Мембрана | Температура среды °С |
|---|---|---|---|
| 15ч74п1м | полиэтилен | фторопласт-4 | 60 |
| 15ч74п2м | фторопласт-42ЛД | фторопласт-4 | 110 |
| 15ч74п3м | фторопласт-2М | фторопласт-4 | 130 |
Правила эксплуатации и техническое обслуживание вентиля 15ч74п1:
- К эксплуатации и обслуживанию клапанов допускается персонал, изучивший правила эксплуатации клапанов и правила техники безопасности. В процессе эксплуатации клапанов затвор должен быть полностью открыт или закрыт. Использование (вентилей) клапанов 15ч74п1(2) в качестве регулирующих не допускается. В процессе эксплуатации следует периодически производить наружный осмотр в определенные сроки, но не реже одного раза в три месяца.
- При осмотрах проверить:
- герметичность мест соединений;
- состояние болтовых соединений;
- общее состояние клапана: резьбовая часть шпинделя должна быть смазана.
- Разборка клапанов 15ч74п1(2) производится с целью устранения дефектов, возникших при эксплуатации. При разборке необходимо выполнять указания по технике безопасности, а также исключить возможность попадания грязи во внутреннюю полость клапанов.
Все замеченные неисправности должны быть устранены.
Принцип работы клапана (вентиля) 15ч74п1(2):
Вращением от руки маховика по часовой стрелке шпиндель поступательно перемещается вниз, и происходит закрытие проходного сечения клапана. При вращении маховика против часовой стрелки происходит открытие клапана. Закрытое или открытое положение клапана 15ч74п(2) визуально определяется по выступающему хвостовику шпинделя из накидной гайки.
