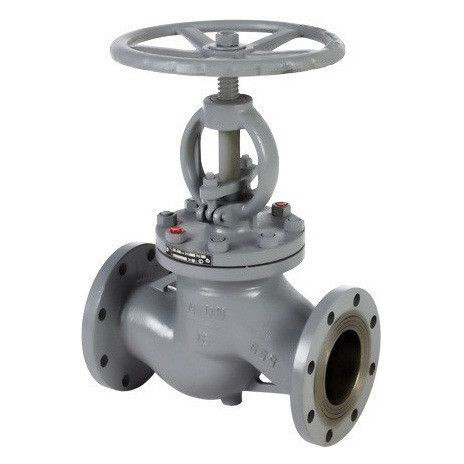

Клапан (вентиль) запорный 15с22нж

Материалы исполнения вентилей 15с22нж

1. Корпус: Сталь 25Л
2. Крышка имеющая сальниковое уплотнение по штоку шпинделя: Сталь 25Л
3. Золотник: Сталь 20Х13
4. Шпиндель: Сталь 20Х13
5. Контргайка: Сталь 35
6. Маховик: Сталь 25Л

Таблица размеров и параметров

DN (мм)	Строительная длина L (мм)	D1 (мм)	Внешний диаметр фланцев D (мм)	H (мм)	n	d	Масса изделия, не более (кг)
15	130	65	95	223	4	14	4.2
20	150	75	105	257	4	14	5.2
25	160	85	115	285	4	14	6
32	180	100	135	302	4	18	9
40	200	110	145	355	4	18	14
50	230	125	160	373	4	18	18
65	290	145	180	408	8	18	26
80	310	160	195	436	8	18	36
100	250	160	230	480	8	22	55
125	400	220	270	558	8	26	65
150	480	250	300	611	8	25	103
200	600	320	375	720	12	30	160

Основное предназначение вентиля 15с22нж

Стальной вентиль 15с22нж сальниковый является запорным устройством для пара, воды, газообразных и жидких неагрессивных нефтепродуктов и предназначается для установки на трубопроводы.

Принцип работы и описание вентиля 15с22нж

Вентили 15с22нж применяют не для регулирования потока рабочей среда, т.к. золотник нужно поднимать или опускать до упора. Вентиль стальной 15с22нж, в независимости от номинального размера или диаметра условного прохода рассчитан на давление Pn16 и должен устанавливаться согласно таблице габаритных и присоединительных размеров (см. выше).

Для того, чтобы закрыть вентиль 15с22нж с ручным управлением необходимо повернуть штурвал (маховик) по часовой стрелке. Когда клапан закрыт, золотник получает поступательные движения через шпиндель и резьбовую втулку, тем самым перекрывая поток рабочей среды.

Для того, чтобы предотвратить проход рабочей среды между крышкой и шпинделем в сальниковой камере применяется сальниковая набивка, которая поджимается сальником с помощью двух откидных болтов. Уплотнение клапана сверху обеспечивает разгрузку узла с сальником в состоянии открытого затвора.

Порядок установки и монтажа вентиля 15с22нж

Непосредственно перед установкой данного вентиля на трубопровод нужно произвести расконсервацию внутренних частей (лопастей) горячей водой с сушкой или растворителем Стоддарда (бензин растворитель 646) с дальнейшей протиркой насухо или обдуванием теплым воздухом.

Далее необходимо установить сальниковую набивку, которая поставляется с изделием. При непосредственном монтаже на трубопровод требуется выполнить подтяжку сальникового уплотнения и прокладочных соединений, потому что в период хранения и транспортировки изделий может произойти их разгерметизация. Данные факторы не указывают на брак изделия и не являются этим признаком.

Ко всему прочему при монтаже вентиля, желательно максимально исключить действие массы самого трубопровода на соединения болтов и обращать особое внимание на то, чтобы все фланцы были установлены без даже малейших перекосов. Сразу после установки все клапаны должны находиться в открытом состоянии и необходимо выполнить тщательную промывку трубопровода. Непосредственно перед пуском проверить работоспособность движущихся частей — выполнив полное открытие, полное закрытие и установить рабочее состояние.

Вентиль 15с22нж нужно устанавливать в таком месте, где можно благополучно предоставить в любой момент доступ для обслуживания и ремонта техническим специалистам. Перед установкой данного вентиля на трубопровод необходимо также тщательно очистить его от грязи, окалин, песка и прочего. Также необходимо устанавливать вентили 15с22нж на трубопроводы, которые предназначены для характеристик и сред рабочих сред в соответствии с техническим паспортом на изделие. Данный вентиль можно устанавливать в любом положении, а расположение направления среды должно совпадать со стрелкой, нанесенной на корпус изделия.

Следует обратить внимание на то, что длительность эксплуатации и исправность стального вентиля 15с22нж зависит от корректного выполнения монтажных работ и подготовки к работе.

Техническое обслуживание и порядок работы вентиля 15с22нж

При эксплуатации вентиля 15с22нж необходимо выполнять регулярные наружные осмотры в соответствии с режимом работы системы. При осмотрах следует проверять следующее: наличие смазки (рекомендуемая смазка — паста ВНИИНП-232) на резьбовой части шпинделя; общее состояние и вид клапана; герметичность сальникового уплотнения и прокладочных соединений.

Если произошла протечка в сальниковой камере и подтяжка откидных болтов не помогает, необходимо заменить сальниковую набивку. После замены сальниковой камеры основная втулка сальника обязательно должна войти в своё гнездо не меньше, чем на 2мм, но не больше 30 процентов своей высоты. Если в процессе длительной эксплуатации обнаруживается загрязнение шпинделя, необходимо периодически очищать его.

Также возможностью ремонта различных уплотнительных поверхностей затвора конструкция вентиля предусматривает проточку, притирку и наплавку. Если необходимо проверить или отремонтировать уплотнительную поверхность корпуса или золотника — необходимо полностью снять крышку с корпуса вместе с золотником. После выполнения работ, по устранению дефекта установить крышку в полном сборе на корпус и предварительно установив между ними прокладку.

В любых случаях устранение дефектов и разбор клапана нужно выполнять на отключённом трубопроводе.

Основные меры безопасности при эксплуатации вентиля 15с22нж

Внимание! Обслуживающий персонал обязан пройти полный инструктаж по технике обеспечения безопасности и ознакомиться с руководством по эксплуатации вентиля 15с22нж.

Допустимые температурные режимы для хранения вентиля 15с22нж под навесами и на открытой площадке в микроклиматических районах, при условиях чистой атмосферы: от −50°C до +50°C и влажности для Т1 — 80 процентов при 27°C или У1 — 80 процентов при 15°C.

Категорически нельзя производить все работы по исколючению неисправностей под давлением рабочей среды трубопровода. Использование гаечных ключей, которые больше по размеру, чем это требуется для различных крепежных деталей не допускается. Персонал, обслуживающий и производящий работы обязан строго соблюдать правила безопасности труда.

При длительном хранении вентилей необходимо не реже раза в год периодически производить осмотр. При обнаружении нарушения в консервации при окончании срока новые вентили следует переконсервировать.

Транспортировку вентилей 15с22нж можно производить любым видом транспорта, если соблюдены меры, исключающие механические повреждения. Строповку производить за крышку или корпус вентиля 15с22нж.
