Пожалуйста оставьте заявку на позицию "КШЦП полнопроходный (PN 16-40, DN 15-400)" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.
Назначение

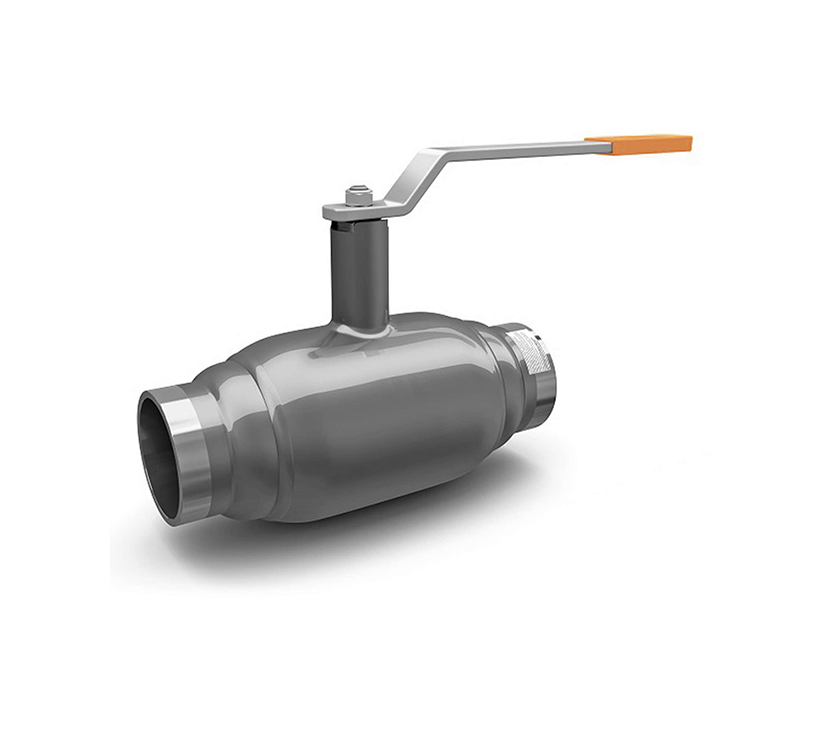

Кран шаровый приварной LD (КШ.Ц.П) полнопроходной универсальной серии предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды на трубопроводах транспортирующих: воду, пар, нефтепродукты, ГСМ, агрессивные жидкости стойкие по отношению к применяемым материалам.
Управление
DN 40 - 250: ручка - окрашенная углеродистая сталь с полимерным наконечником DN 150 - 200: рекомендуется механический редуктор с червячной передачей DN 250 - 400: механический редуктор ProGear в комплекте
Технические характеристики
- Рабочее давление (PN), МПа: от 1.6 до 4.0
- Диапазон диаметров (DN), мм: 40 - 400
- Материал корпуса: сталь 20
- Тип присоединения: под приварку
- Рабочая среда: вода, пар
- Назначение: универсальная
- Управление: Ручное
- Тип прохода: Полнопроходной
Спецификация
| № | Деталь | Материал |
|---|---|---|
| 1 | Корпус | углеродистая сталь (Ст.20) |
| 2 | Шток | нержавеющая сталь (20X13) |
| 3 | Шар |
нержавеющая сталь: DN 40 - 65: AISI 304 DN 80 - 400: AISI 409 |
| 4 | Уплотнение штока | фторсилоксановый эластомер |
| 5 | Уплотнение штока/подшипник скольжения | фторопласт-Ф4К20 |
| 6 | Уплотнение шара | фторопласт Ф4К20 с дублирующим уплотнением из фторсилоксанового эластомера |
Размеры
| DN | PN | Артикул | Код | d | d* | s | D | H | h | I | L | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 40 | 0000LD240402 | КШ.Ц.П.040.040.02 | 40 | 48 | 3,5 | 57 | 100 | 44 | 230 | 270 | 2,6 |
| 50 | 40 | 0000LD250402 | КШ.Ц.П.050.040.02 | 50 | 57 | 4 | 76 | 110 | 44 | 230 | 280 | 3,4 |
| 65 | 25 | 0000LD265252 | КШ.Ц.П.065.025.02 | 65 | 76 | 4 | 89 | 135 | 67 | 330 | 280 | 5,3 |
| 80 | 25 | 0000LD280252 | КШ.Ц.П.080.025.02 | 80 | 89 | 5 | 108 | 145 | 67 | 330 | 300 | 6,7 |
| 100 | 25 | 000LD2100252 | КШ.Ц.П.100.025.02 | 100 | 108 | 6 | 133 | 190 | 94 | 525 | 300 | 15,3 |
| 125 | 25 | 000LD2125252 | КШ.Ц.П.125.025.02 | 125 | 133 | 6 | 159 | 210 | 98 | 525 | 360 | 20,6 |
| 150 | 25 | 000LD2150252 | КШ.Ц.П.150.025.02 | 150 | 159 | 6 | 180 | 225 | 84 | 650 | 390 | 29,6 |
| 250 | 16 | 000LD2250252 | КШ.Ц.П.250.025.02 | 250 | 273 | 8 | 325 | - | 106 | - | 730 | 120 |
| 400 | 16 | 000LD2400162 | КШ.Ц.П.400.016.02 | 390 | 425 | 10 | 465 | 995 | 202 | - | 970 | 350 |
