Описание

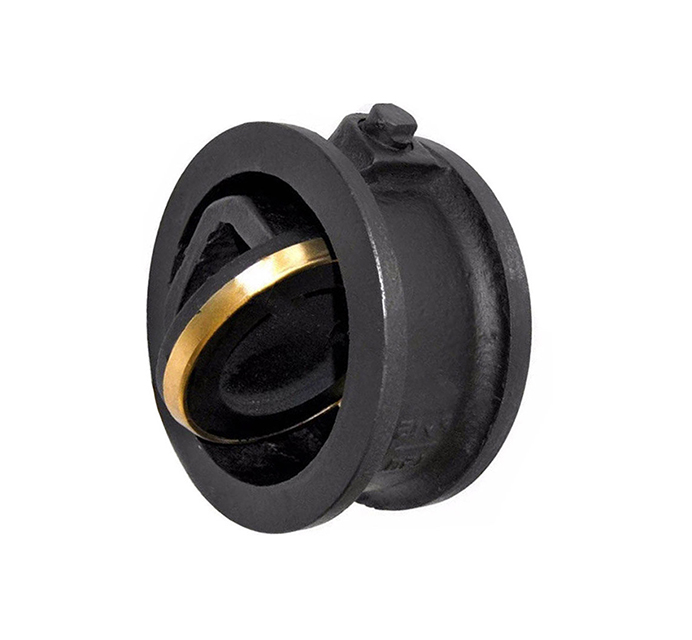

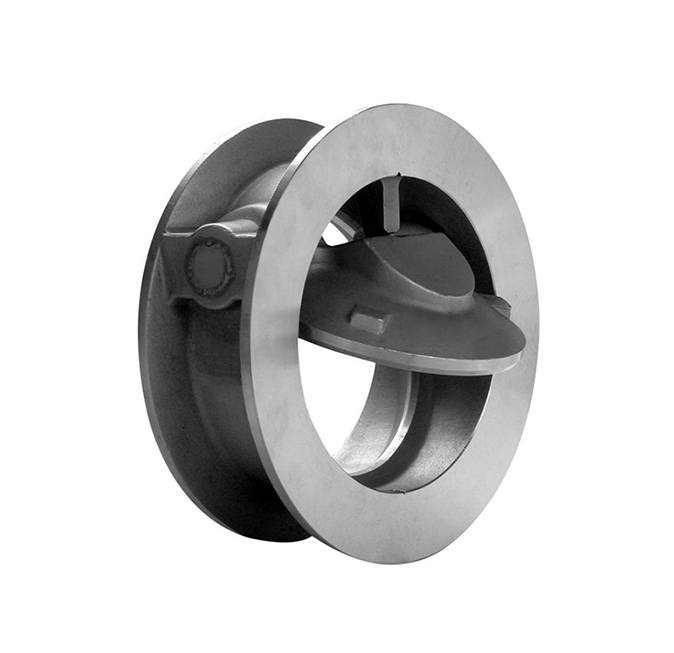

19ч21бр клапан обратный поворотный межфланцевый стяжной. 19ч21бр предназначен для предотвращения обратного потока рабочей среды в трубопроводах и не является запорной арматурой. Присоединение к трубопроводу без фланцев - стяжными шпильками. Клапан выпускается в двух вариантах: 19ч21бр, где «бр» обозначает бронзовое уплотнение и 19ч21р, где «р» - резиновое уплотнение. Клапан с резиновым уплотнением можно использовать в среде с температурой не выше +50оС. Клапан устанавливают на вертикальном трубопроводе уплотнительной поверхностью затвора корпуса вверх, на горизонтальном трубопроводе, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной оси трубопровода. Направление рабочей среды должно совпадать с направлением стрелки на корпусе. Обратный поворотный клапан 19ч21бр изготавливается условными диаметрами: Ду50, Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду400, Ду500, Ду600.
Технические характеристики
| Марка, Обозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см2) | Масса, кг |
|---|---|---|---|---|---|
| 19ч21бр Ду50 | вода | 50 | 60 | 16 | 2,4 |
| 19ч21бр Ду80 | вода | 80 | 70 | 16 | 4,9 |
| 19ч21бр Ду100 | вода | 100 | 80 | 16 | 6 |
| 19ч21бр Ду150 | вода | 150 | 100 | 16 | 11,6 |
| 19ч21бр Ду200 | вода | 200 | 140 | 16 | 25 |
| 19ч21бр Ду250 | вода | 250 | 150 | 16 | 33,7 |
| 19ч21бр Ду300 | вода | 300 | 130 | 16 | 112 |
| 19ч21бр Ду400 | вода | 400 | 170 | 16 | 120 |
| 19ч21бр Ду400 | вода | 400 | 170 | 16 | 120 |
| 19ч21бр Ду500 | вода | 500 | 200 | 10 | 183 |
| 19ч21бр Ду600 | вода | 600 | 240 | 16 | 237 |
Условия эксплуатации межфланцевого обратного клапана 19ч21бр
- Температура рабочей среды: до + 225°С;
- Рабочая среда: пар, вода;
- Направление потока среды: по стрелке на корпусе;
Технические данные межфланцевого обратного клапана 19ч21бр
- Привод: автоматический;
- Номинальное давление PN, МПа (кгс/см²): 1,6 (16);1,0 (10);
- Номер чертежа: КЗ 44067-400-02.ПС;
- Присоединение к трубопроводу: межфланцевое стяжными шпильками;
- Таблица-фигура: 19ч21бр;
Материалы основных деталей межфланцевого обратного клапана 19ч21бр
- Материал изделия (корпус): СЧ 18;
- Материал изделия (захлопка): СЧ 18;
- Материал изделия (ось): сталь 20х13;
- Материал уплотнения: латунь ЛЦ 40С;
Показатели надежности поворотного обратного клапана 19ч21бр
- Средний срок службы: 5 лет;
- Средний ресурс, циклов: 2500;
- Наработка на отказ, циклов: 400;
Основные габаритные и присоединительные размеры поворотного клапана 19ч21бр
| Обозначение | Ду,мм | L,мм | H,мм | D1 | D2 | D3 | D0 | b | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 19ч21бр Ду50 | 50 | 60 | 106 | 57 | 125 | 105 | 160 | 15 | 16 | 3,4 |
| 19ч21бр Ду80 | 80 | 70 | 146 | 89 | 160 | 144 | 195 | 17 | 16 | 4 |
| 19ч21бр Ду100 | 100 | 80 | 164 | 108 | 180 | 160 | 215 | 19 | 16 | 5,5 |
| 19ч21бр Ду150 | 150 | 100 | 220 | 159 | 240 | 212 | 280 | 21 | 20 | 11,6 |
| 19ч21бр Ду200 | 200 | 140 | 272 | 219 | 295 | 270 | 335 | 21 | 24 | 25 |
| 19ч21бр Ду250 | 250 | 150 | 328 | 273 | 350 | 330 | 390 | 23 | 24 | 33,7 |
| 19ч21бр Ду300 | 300 | 160 | 445 | 325 | 400 | 380 | 440 | 24 | 24 | 78 |
| 19ч21бр Ду400 | 400 | 170 | 565 | 426 | 515 | 482 | 565 | 26 | 26 | 123 |
| 19ч21бр Ду500 | 500 | 200 | 670 | 530 | 620 | 585 | 670 | 28 | 26 | 183 |
| 19ч21бр Ду600 | 600 | 240 | 780 | 630 | 725 | 685 | 780 | 31 | 30 | 237 |
Монтаж обратного клапана 19ч21бр
- К монтажу эксплуатации и обслуживанию клапанов допускается персонал, обслуживающий объект, изучивший устройство клапанов, правила техники безопасности, требования инструкции по эксплуатации и имеющие навыки работы с клапанами.
- Перед монтажом клапан 19ч21бр тщательно очистить от консервации и возможного загрязнения.
- Перед монтажом клапана, снятого с длительной консервации, следует разобрать, удалить смазку, собрать, проверить легкость открывания захлопки и произвести гидравлическое испытание водой Ру 16 кгс/см2.
- Клапаны типа 19ч21бр использовать только по назначению в соответствии с указанием в техническом паспорте. Запрещается производить работы по устранению дефектов при наличии давления в трубопроводе.
