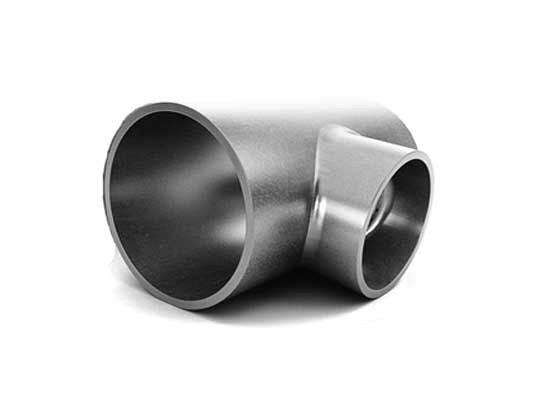

Тройники ОСТ 36-24-77

Размер шрифта

Цвет фона и шрифта

Изображения

Озвучивание текста

Обычная версия сайта

Скачать прайс

+7 (992) 523-61-03 Отдел продаж
- Телефоны
- +7 (992) 523-61-03 Отдел продаж
- Заказать звонок
Челябинская область, п. Новогорный, ул. Кыштымская, д3, корп 7.
ntg93841@gmail.com

В корзину

Купить в 1 клик

Точное соотвествие ГОСТ.

Пожалуйста оставьте заявку на позицию "Тройники ОСТ 36-24-77" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.

Подробности

Цена действительна только для сайта и может отличаться от указанной в прайс-листе

Номенклатура

1. Настоящий стандарт распространяется на сварные равнопроходные и переходные тройники из углеродистой стали на Ру ≤ 2,5 МПа (≈ 25 кгс/см²).

Размеры, мм								Условное давление Ру, МПа (≈ кгс/см²), не более, для сред		Масса, кг
Dу	dу	Dн	dн	L	H	S	S1	Условное давление Ру, МПа (≈ кгс/см²), не более, для сред
Dу	dу	Dн	dн	L	H	S	S1	неагрессивных	среднеагрессивных
500	300	530	325	400	400	7	6	1,6 (16)	1,0 (10)	78
						10	6	2,5 (25)	-	107
						10	8	-	1,6 (16)	110
						14	10	-	2,5 (25)	151
	400		426			7	7	1,6 (16)	1,0 (10)	82
						10	8	2,5 (25)	1,6 (16)	112
						14	12	-	2,5 (25)	158
	-		-			7	-	1,6 (16)	1,0 (10)	85
						10		2,5 (25)	1,6 (16)	121
						14		-	2,5 (25)	168
600	300	630	325	450	450	8	6	1,6 (16)	1,0 (10)	115
						12	8	2,5 (25)	1,6 (16)	171
						15	10	-	2,5 (25)	213
	400		426			8	7	1,6 (16)	1,0 (10)	119
						12	8	2,5 (25)	1,6 (16)	172
						15	12	-	2,5 (25)	220
	500		530			8	7	1,6 (16)	1,0 (10)	121
						12	10	2,5 (25)	1,6 (16)	180
						15	14	-	2,5 (25)	228
	-		-			8	-	1,6 (16)	1,0 (10)	127
						12		2,5 (25)	1,6 (16)	190
						15		-	2,5 (25)	237
800	100	820	426	550	550	8	7	1,0 (10)	0,63 (6,3)	184
						10	7	1,6 (16)	1,0 (10)	227
						14	8	-	1,6 (16)	313
						16	8	2,5 (25)	-	354
						20	12	-	2,5 (25)	445
	500		530			8	7	1,0 (10)	0,63 (6,3)	186
						10	7	1,6 (16)	1,0 (10)	228
						14	10	-	1,6 (16)	318
						16	10	2,5 (25)	-	359
						20	14	-	2,5 (25)	451
	600		630			8	8	1,0 (10)	0,63 (6,3)	189
						10	8	1,6 (16)	1,0 (10)	229
						14	12	-	1,6 (16)	326
						16	12	2,5 (25)	-	368
						20	15	-	2,5 (25)	458
800	-	820	-	550	550	8	-	1,0 (10)	0,63 (6,3)	199
						10		1,6 (16)	1,0 (10)	249
						14		-	1,6 (16)	347
						16		2,5 (25)	-	396
						20		-	2,5 (25)	493
1000	500	1020	530	650	650	8	7	1,0 (10)	0,63 (6,3)	269
						12	7	1,6 (16)	1,0 (10)	393
						16	10	-	1,6 (16)	525
						20	10	2,5 (25)	-	647
	600		630			8	8	1,0 (10)	0,63 (6,3)	273
						12	8	1,6 (16)	1,0 (10)	397
						16	12	-	1,6 (16)	531
						20	12	2,5 (25)	-	653
	800		820			8	8	1,0 (10)	0,63 (6,3)	265
						12	10	1,6 (16)	1,0 (10)	409
						16	14	-	1,6 (16)	547
						20	16	2,5 (25)	-	674
	-		-			8	-	1,0 (10)	0,63 (6,3)	288
						12		1,6 (16)	1,0 (10)	431
						16		-	1,6 (16)	573
						20		2,5 (25)	-	715
1200	800	1220	820	750	750	10	8	1,0 (10)	0,63 (6,3)	461
						16	10	1,6 (16)	1,0 (10)	722
						18	14	-	1,6 (16)	824
	1000		1020			10	8	1,0 (10)	0,63 (6,3)	467
						16	12	1,6 (16)	1,0 (10)	738
						18	16	-	1,6 (16)	846
	-		-			10	-	1,0 (10)	0,63 (6,3)	491
						16		1,6 (16)	1,0 (10)	783
						18		-	1,6 (16)	879
1400	800	1120	820	850	850	12	8	1,0 (10)	0,63 (6,3)	716
	800		820			18	10	1,6 (16)	1,0 (10)	1061
	1000		1020			12	8	1,0 (10)	0,63 (6,3)	726
	1000		1020			18	12	1,6 (16)	1,0 (10)	1070
	1200		1220			12	10	1,0 (10)	0,63 (6,3)	738
	1200		1220			18	16	1,6 (16)	1,0 (10)	1113
	-		-			12	-	1,0 (10)	0,63 (6,3)	769
	-		-			18	-	1,6 (16)	1,0 (10)	1150

2. Назначение и условия применения тройников - по ОСТ 36-19-77.

3. Конструкция, размеры, масса и условное давление тройников должны соответствовать указанным на чертеже и в таблице. Комплексные поставки трубопроводной арматуры и деталей трубопровода по России и СНГ

3.1. Тройники по ОСТ 36-24-77 допускается применять только при отсутствии возможности присоединения ответвляемой трубы непосредственно врезкой, конструкция которой устанавливается проектом.

4. Материал и технические требования - по ОСТ 36-26-77.
Пример условного обозначения равнопроходного тройника Dн = 820 мм, S = 16 мм из стали ВСт3сп: Тройник 820×16 ВСт3сп ОСТ 36-24-77;
Пример условного обозначения переходного тройника Dн = 820 мм, dн = 530 мм, S = 10 мм и S1 = 7 мм из стали ВСт3сп: Тройник 820×10 - 530×7 ВСт3сп ОСТ 36-24-77.
