Назначение
1. Настоящий стандарт распространяется на переходы сварные концентрические и эксцентрические из углеродистой стали на Ру £ 2,5 МПа (≈ 25 кгс/см²).
2. Назначение и условия применения переходов - по ОСТ 36-19-77.
3. Конструкция, размеры, масса и условное давление переходов должны соответствовать указанным на чертеже и в таблице.
| Размеры, мм |
Условное давление Ру, МПа (≈ кгс/см2), не более, для сред |
Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|
|
Dу |
dу |
Dн |
dн |
L |
S |
неагрессивных | среднеагрессивных | |
| 500 | 300 | 530 | 325 | 500 | 7 | 1,6 (16) | 1,0 (10) | 37 |
| 8 | 2,5 (25) | - | 42 | |||||
| 12 | - | 2,5 (25) | 63 | |||||
| 500 | 100 | 530 | 426 | 500 | 7 | 1,6 (16) | 1,0 (10) | 41 |
| 8 | 2,5 (25) | - | 47 | |||||
| 12 | - | 2,5 (25) | 69 | |||||
| 600 | 400 | 630 | 426 | 500 | 7 | 1,6 (16) | 1,0 (10) | 46 |
| 10 | 2,5 (25) | 1,6 (16) | 65 | |||||
| 12 | - | 2,5 (25) | 78 | |||||
| 600 | 500 | 630 | 530 | 500 | 7 | 1,6 (16) | 1,0 (10) | 50 |
| 10 | - | 1,6 (16) | 70 | |||||
| 12 | 2,5 (25) | 2,5 (25) | 84 | |||||
| 800 | 500 | 820 | 530 | 600 | 8 | 1,6 (16) | 1,0 (10) | 81 |
| 10 | - | 1,6 (16) | 101 | |||||
| 14 | 2,5 (25) | 2,5 (25) | 141 | |||||
| 800 | 600 | 820 | 630 | 600 | 8 | 1,6 (16) | 1,0 (10) | 86 |
| 10 | - | 1,6 (16) | 107 | |||||
| 14 | 2,5 (25) | 2,5 (25) | 149 | |||||
| 1000 | 600 | 1020 | 630 | 600 | 8 | 1,0 (10) | 0,63 (6,3) | 101 |
| 10 | 1,6 (16) | 1,0 (10) | 126 | |||||
| 15 | 2,5 (25) | 1,6 (16) | 189 | |||||
| 1000 | 800 | 1020 | 820 | 600 | 8 | 1,0 (10) | 0,63 (6,3) | 109 |
| 10 | 1,6 (16) | 1,0 (10) | 136 | |||||
| 15 | 2,5 (25) | 1,6 (16) | 203 | |||||
| 1200 | 800 | 1220 | 820 | 700 | 9 | 1,0 (10) | 0,63 (6,3) | 163 |
| 12 | 1,6 (16) | 1,0 (10) | 217 | |||||
| 15 | - | 1,6 (16) | 270 | |||||
| 1200 | 1000 | 1220 | 1020 | 700 | 9 | 1,0 (10) | 0,63 (6,3) | 174 |
| 12 | 1,6 (16) | 1,0 (10) | 231 | |||||
| 15 | - | 1,6 (16) | 288 | |||||
| 10 | 1,0 (10) | 0,63 (6,3) | 245 | |||||
| 1400 | 1000 | 1420 | 1020 | 800 | 14 | 1,6 (16) | 1,0 (10) | 343 |
| 10 | 1,0 (10) | 0,63 (6,3) | 260 | |||||
| 1400 | 1200 | 1420 | 1220 | 800 | 14 | 1,6 (16) | 1,0 (10) | 363 |
4. Переходы должны иметь не более двух сварных швов, расположенных вдоль образующей конуса.
5. Материал и технические требования - по ОСТ 36-26-77. Пример условного обозначения перехода Dн = 530 мм, dн = 426 мм и S = 12 мм из стали ВСт3сп: концентрического: Переход К 530×426×12 ВСт3сп ОСТ 36-22-77; эксцентрического: Переход Э 530×426×12 ВСт3сп ОСТ 36-22-77.
| Диаметр D и D1, мм: | Тип | Толщина стенки ТхT1, мм | Марка стали |
|---|---|---|---|
| Переходы530 x 325 | Концентрический, эксцентрический | 530 x 7 - 325 x 7 | ст.20, 09г2с, 12х18н10т |
| 530 x 8 - 325 x 8 | ст.20, 09г2с, 12х18н10т | ||
| 530 x 12 - 325 x 12 | ст.20, 09г2с, 12х18н10т | ||
| Переходы530 x 426 | Концентрический, эксцентрический | 530 x 7 - 426 x 7 | ст.20, 09г2с, 12х18н10т |
| 530 x 8 - 426 x 8 | ст.20, 09г2с, 12х18н10т | ||
| 530 x 12 - 426 x 12 | ст.20, 09г2с, 12х18н10т | ||
| Переходы630 x 530 | Концентрический, эксцентрический | 630 x 7 - 530 x 7 | ст.20, 09г2с, 12х18н10т |
| 630 x 10 - 530 x 10 | ст.20, 09г2с, 12х18н10т | ||
| 630 x 12 - 530 x 12 | ст.20, 09г2с, 12х18н10т | ||
| Переходы630 x 426 | Концентрический, эксцентрический | 630 x 7 - 426 x 7 | ст.20, 09г2с, 12х18н10т |
| 630 x 10 - 426 x 10 | ст.20, 09г2с, 12х18н10т | ||
| 630 x 12 - 426 x 12 | ст.20, 09г2с, 12х18н10т | ||
| Переходы820 x 530 | Концентрический, эксцентрический | 820 x 8 - 530 x 8 | ст.20, 09г2с, 12х18н10т |
| 820 x 10 - 530 x 10 | ст.20, 09г2с, 12х18н10т | ||
| 820 x 12 - 530 x 12 | ст.20, 09г2с, 12х18н10т | ||
| 820 x 14 - 530 x 14 | ст.20, 09г2с, 12х18н10т | ||
| Переходы820 x 630 | Концентрический, эксцентрический | 820 x 8 - 630 x 8 | ст.20, 09г2с, 12х18н10т |
| 820 x 10 - 630 x 10 | ст.20, 09г2с, 12х18н10т | ||
| 820 x 12 - 630 x 12 | ст.20, 09г2с, 12х18н10т | ||
| 820 x 14 - 630 x 14 | ст.20, 09г2с, 12х18н10т | ||
| Переходы1020 x 630 | Концентрический, эксцентрический | 1020 x 8 - 630 x 8 | ст.20, 09г2с, 12х18н10т |
| 1020 x 10 - 630 x 10 | ст.20, 09г2с, 12х18н10т | ||
| 1020 x 15 - 630 x 15 | ст.20, 09г2с, 12х18н10т | ||
| Переходы1020 x 820 | Концентрический, эксцентрический | 1020 x 8 - 820 x 8 | ст.20, 09г2с, 12х18н10т |
| 1020 x 10 - 820 x 10 | ст.20, 09г2с, 12х18н10т | ||
| 1020 x 15 - 820 x 15 | ст.20, 09г2с, 12х18н10т | ||
| Переходы1220 x 820 | Концентрический, эксцентрический | 1220 x 9 - 820 x 9 | ст.20, 09г2с, 12х18н10т |
| 1220 x 12 - 820 x 12 | ст.20, 09г2с, 12х18н10т | ||
| 1220 x 15 - 820 x 15 | ст.20, 09г2с, 12х18н10т | ||
| Переходы1220 x 1020 | Концентрический, эксцентрический | 1220 x 9 - 1020 x 9 | ст.20, 09г2с, 12х18н10т |
| 1220 x 12 - 1020 x 12 | ст.20, 09г2с, 12х18н10т | ||
| 1220 x 15 - 1020 x 15 | ст.20, 09г2с, 12х18н10т | ||
| Переходы1420 x 1020 | Концентрический, эксцентрический | 1420 x 10 - 1020 x 10 | ст.20, 09г2с, 12х18н10т |
| 1420 x 12 - 1020 x 12 | ст.20, 09г2с, 12х18н10т | ||
| 1420 x 14 - 1020 x 14 | ст.20, 09г2с, 12х18н10т | ||
| Переходы1420 x 1220 | Концентрический, эксцентрический | 1420 x 10 - 1220 x 10 | ст.20, 09г2с, 12х18н10т |
| 1420 x 12 - 1220 x 12 | ст.20, 09г2с, 12х18н10т | ||
| 1420 x 14 - 1220 x 14 | ст.20, 09г2с, 12х18н10т |

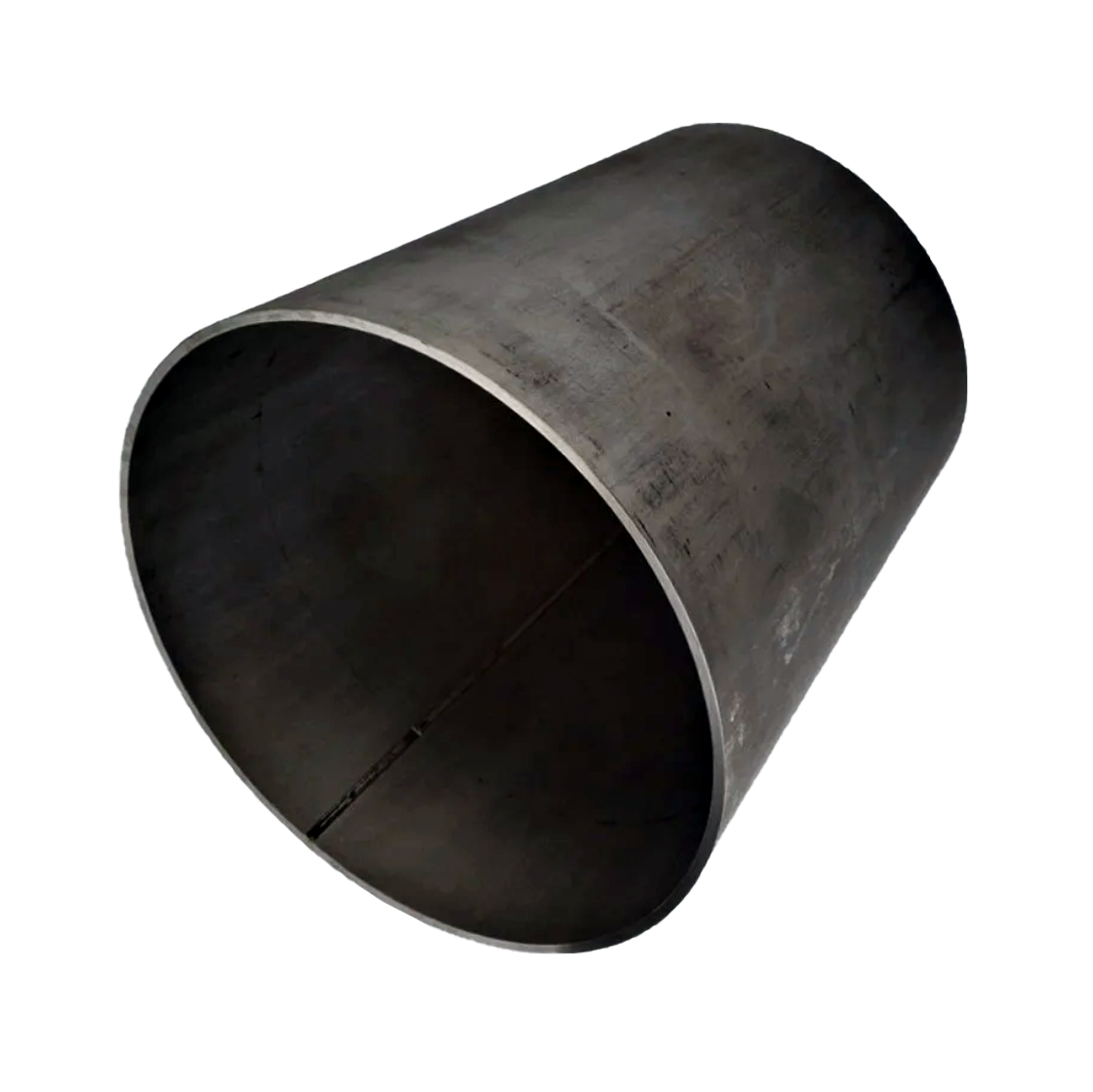

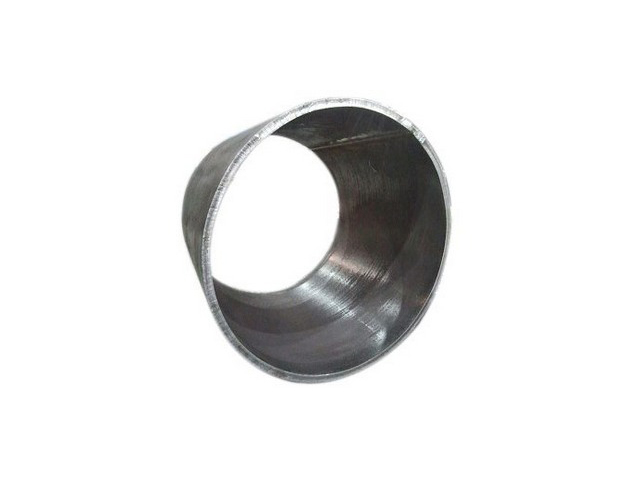

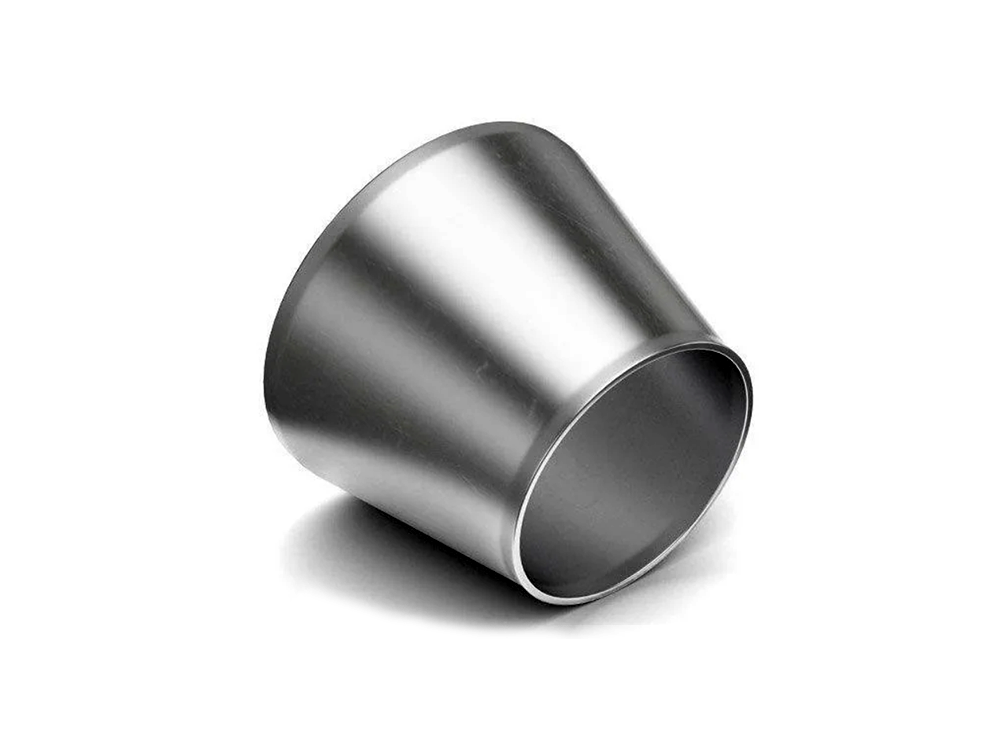

Конструкции используют в промышленных технологических линиях в соответствии с ОСТ 36-19-77 для соединения двух трубных секций разного диаметра. Элементы в виде усеченного конуса монтируют с помощью сварки на трубопроводы химической, металлургической, нефте- и газодобывающей отраслей, пищевом производстве. Герметичные детали изменяют скорость движения потока, т.е. регулируют внутреннее давление в сети. С их помощью специалисты создают повороты в магистрали, реализуют сложные проектные схемы прохождения трубопроводов.
Герметичные элементы изготавливают сварным способом. Он предполагает производство конусообразных сегментов и их дальнейшую сварку. Дополнительно проводят обработку поверхности защитными и антикоррозийными покрытиями.
В вертикальных сетях используют концентрические переходы, центр диаметров отверстий которых находятся на одной оси. В горизонтальных плоскостях— эксцентрические с центрами на параллельных осях.
Характеристики
Арматуру производят из углеродистой слаболегированной стали разных марок. При выборе сырья учитывают агрессивность транспортируемого продукта, максимальное давление и температурный режим сети. Правила использования комплектующих, размеры и чертежи регламентированы ОСТ 36-19-77.
Предельные эксплуатационные характеристики:
- максимальное давление в сети — до 2,5 МПа;
- транспортируемая среда: вода, пар;
- рабочая температура: от -30 до +300°С.
Для обеспечения качества переходов в компании строго контролируют каждый этап их изготовления: от входного контроля сырья до проведения типовых и приемо-сдаточных испытаний готовой продукции перед ее отгрузкой.
