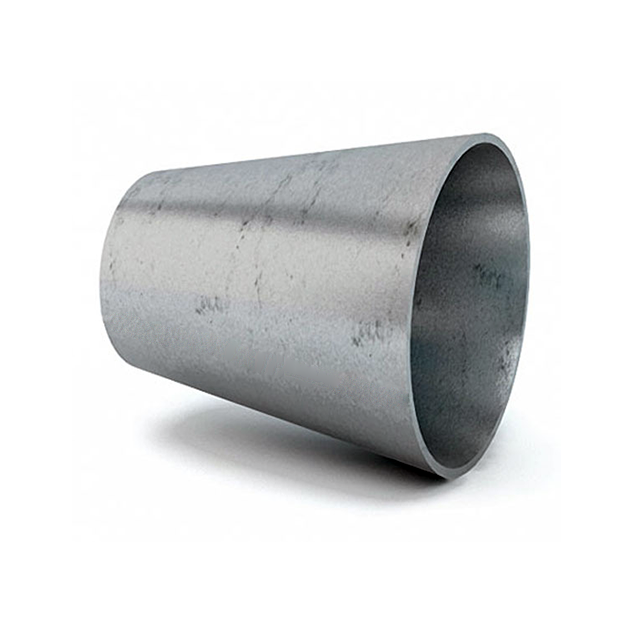

Переходы сварные по ОСТ 34.10-753-99

Размер шрифта

Цвет фона и шрифта

Изображения

Озвучивание текста

Обычная версия сайта

Скачать прайс

+7 (992) 523-61-03 Отдел продаж
- Телефоны
- +7 (992) 523-61-03 Отдел продаж
- Заказать звонок
Челябинская область, п. Новогорный, ул. Кыштымская, д3, корп 7.
ntg93841@gmail.com

В корзину

Купить в 1 клик

Точное соотвествие ГОСТ.

Пожалуйста оставьте заявку на позицию "Переходы сварные по ОСТ 34.10-753-99" на данной странице. Наш менеджер свяжется с Вами и уточнит условия заказа.

Подробности

Цена действительна только для сайта и может отличаться от указанной в прайс-листе

Область применения

Настоящий стандарт распространяется на сварные листовые концентрические и эксцентрические переходы из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.

Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ.

Сварные листовые концентрические и эксцентрические переходы предназначены для применения на трубопроводах, на которые распространяются РД 03-94.

Допускается применение сварных листовых переходов по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР.

Пределы применения сварных листовых переходов

Таблица 1.

Словное давление Ру, МПа (кгс/см2)	Рабочее давление Pраб, МПа (кгс/см2) для температуры рабочей среды, °С
Словное давление Ру, МПа (кгс/см2)	200	250	300	350
2,5 (25)	2,2 (22)	2,2 (22)	1,9 (19)	1,7 (17)
1,6 (16)	1,6 (16)	1,4 (14)	1,2 (12)	-

Для трубопроводов тепловых сетей допускается применение сварных листовых переходов на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.

Конструкция и размеры

Конструкция и размеры сварных листовых концентрических переходов должны соответствовать указанным ниже чертежам и таблице.

Подготовка кромок под сварку

Таблица 2. Размеры в миллиметрах

Значение	Давление Pу, МПа (кгс/см2)	Условные проходы Dу×dу	Размеры присоединяемых труб		Dв	dв	S	L	R	R1	B	e		g		Масса, кг
			Размеры присоединяемых труб									Номин.	Предельное отклонение	Номин.	Предельное отклонение
			Dн×S1	dн×S2								Номин.	Предельное отклонение	Номин.	Предельное отклонение
01	2,5 (25)	500×250	530×8	273×8	516	255	10	615	1265	637	1537	19	± 4	2,0	± 1,5	62,5
02		500×300		325×8		307		490		762						53,3
03		500×350		377×9		357		375		883						42,8
04		500×400		426×10		406		260		1000						31,4
05		600×500	630×12	325×8	608	307	12	710	1491	767	1812	23	± 5	2,5	+2,0 -1,5	102,6
06		600×350		377×9		357		590		887						90,1
07		600×400		426×10		406		475		1005						76,0
08		600×500		530×8		512		225		1260						39,8
09		700×350	720×9	377×9	704	357	10	815	1717	883	2086	19	± 4	2,0	± 1,5	113,2
10		700×400		426×10		406		700		1000						101,7
11		700×500		530×8		512		450		1255						71,7
12		700×600		630×12		604	12	235	1722	1481	2092	23	± 5	2,5	+2,0 -1,5	47,3
13		800×400	820×11	426×10	802	406		930	1958	1005	2379					176,9
14		800×500		530×8		512		680		1260						140,7
15		800×600		630×12		604		465		1481						102,7
16		800×700		720×9		700		240		1792						56,5
17		1000×500	1020×14	530×8	996	512	14	1140	2429	1265	2952	25				314,1
18		1000×600		630×12		604		920		1486				2,0	± 1,5	269,7
19		1000×700		720×9		700		695		1717						215,6
20		1000×800		820×11		794		475		1943						155,2
21		1200×600	1220×14	630×12	1196	604	16*	1390	2910	1486	3536	28 (25)	± 6 (± 5)			522,4
22		1200×700		720×9		700		1165		1717						460,6
23		1200×800		820×11		794		945		1943						391,5
24		1200×1000		1020×14		988		490		2410						221,8
25	1,6 (16)	600×300	630×8	325×6	616	311	10	720	1506	772	1830	19	± 4			87,4
26		600×400		426×9		410		485		1010						65,2
27		600×500		530×8		512		245		1255						36,2
28		700×400	720×9	426×9	704	410		690	1717	1010	2086					100,7
29		700×500		530×8		512		450		1255						71,7
30		700×600		630×8		612		215		1496						37,0
31		800×400	820×9	426×9	806	410		930	1962	1010	2384					147,6
32		800×500		530×8		512		690		1255						118,7
33		800×600		630×8		612		455		1496						84,0
34		800×700		720×9		700		250		1708						48,6
35		1000×500	1020×10	530×8	1004	512		1155	2439	1255	2934					228,1
36		1000×600		630×8		612		920		1496						193,4
37		1000×700		720×9		700		715		1708						158,0
38		1000×800		820×9		798		485		1943						113,3
39		1200×600	1220×11	630×8	1202	612	12	1390	2920	1501	3548	23	± 5	2,5	+2,0 -1,5	392,4
40		1200×700		720×9		700		1180		1712						350,0
41		1200×800		820×9		798		950		1948						295,9
42		1200×1000		1020×10		996		485		2424						165,7
43		1400×700	1420×14	720×9	1396	700	14	1640	3391	1717	4121	25				624,0
44		1400×800		820×9		798		1405		1953						560,7
45		1400×1000		1020×10		996		940		2429						408,5
46		1400×1200		1220×11		1194		475		2905						223,2
47		1600×800	1620×14	820×9	1596	798		1875	3872	1953	4705					815,5
48		1600×1000		1020×10		1596		1410		2429						663,2
49		1600×1200		1220×11		1194		945		2905						477,9
50		1600×1400		1420×14		1388		490		3372						264,1

Пример условного обозначения сварного концентрического перехода с условными проходами Dу 600 мм и dу 300 мм на условное давление Pу 1,6 МПа: 600×300 - 1,6 25 ОСТ 34 10.753-97

Подготовка кромок под сварку

Таблица 3. Размеры в миллиметрах

Обозначение	Давление Pу, МПа (кгс/см2)	Условные проходы Dу×dу	Размеры присоединяемых труб		Dв	dв	S	L	e		g		Масса, кг	L1	L2	L3	L4	L5	11	l2	l3	l4	l5	r
Обозначение	Давление Pу, МПа (кгс/см2)	Условные проходы Dу×dу	Dн×S1	dн×S2	Dв	dв	S	L	Номин.	Предельное отклонение	Номин.	Предельное отклонение	Масса, кг	L1	L2	L3	L4	L5	11	l2	l3	l4	l5	r
51	2,5 (25)	500×250	530×8	273×8	516	255	10	615	19	± 4	2,0	± 1,5	62,9	1239	1256	1294	1331	1347	624	633	652	671	679	206
52		500×300		325×8		307		490					53,6						747	757	780	802	812
53		500×350		377×9		357		375					43,2						864	876	903	929	940
54		500×400		426×10		406		260					31,4						980	993	1024	1053	1065
55		600×300	630×12	325×8	608	307	12	710	23	± 5	2,5	+2,0 -1,5	103,2	1460	1480	1526	1569	1588	751	762	785	807	817	243
56		600×350		377×9		357		590					90,7						869	881	908	934	945
57		600×400		426×10		406		475					76,5						985	998	1029	1058	1070
58		600×500		530×8		512		225					40,1						1234	1251	1290	1326	1342
59		700×350	720×9	377×9	704	357	10	815	19	± 4	2,0	± 1,5	116,1	1682	1705	1757	1806	1829	864	876	903	929	940	280
60		700×400		426×10		406		700					102,4						980	993	1024	1053	1065
61		700×500		530×8		512		450					72,2						1230	1246	1285	1321	1337
62		700×600		630×12		604	12	235	23	± 5	2,5	+2,0 -1,5	48,7	1687	1710	1762	1811	1834	1451	1471	1516	1559	1578	281
63		800×400	820×11	426×10	802	406		930					178,4	1918	1944	2003	2059	2085	985	998	1029	1058	1070	320
64		800×500		530×8		512		680					142,1						1234	1251	1290	1326	1342
65		800×600		630×12		604		465					103,5						1451	1471	1516	1559	1578
66		800×700		720×9		700		240					57,2						1677	1700	1752	1802	1823
67		1000×500	1020×14	530×8	996	512	14	1140	25				316,8	2379	2412	2486	2555	2587	1239	1256	1294	1331	1347	397
68		1000×600		630×12		604		920			2,0	± 1,5	272,3	2379	2412	2486	2555	2587	1456	1476	1521	1564	1583
69		1000×700		720×9		700		695					217,5						1682	1705	1757	1807	1829
70		1000×800		820×11		794		475					156,6						1903	1930	1988	2045	2069	475
71		1200×600	1220×14	630×12	1196	604	16	1390	28	± 6			527,5	2850	2889	2978	3061	3099	1456	1476	1521	1564	1583
72		1200×700		720×9		700		1165					460,8						1682	1705	1757	1807	1829
73		1200×800		820×11		794		945					395,9						1903	1930	1988	2045	2069
74		1200×1000		1020×14		988		490					225,1						2360	2393	2466	2536	2566	246
75	1,6 (16)	600×300	630×8	325×6	616	311	10	720	19	± 4			88,1	1475	1495	1540	1584	1603	756	766	790	812	822
76		600×400		426×9		410		485					72,6						989	1003	1034	1063	1076
77		600×500		530×8		512		245					36,4						1230	1246	1285	1321	1337
78		700×400	720×9	426×9	704	410		690					101,5	1682	1705	1757	1806	1829	989	1003	1034	1063	1076	280
79		700×500		530×8		512		450					72,2						1230	1246	1285	1321	1337
80		700×600		630×8		612		215					37,3						1465	1485	1531	1574	1593
81		800×400	820×9	426×9	806	410		930					148,9	1922	1949	2008	2064	2090	989	1003	1034	1063	1076	320
82		800×500		530×8		512		690					119,5						1230	1246	1285	1321	1337
83		800×600		630×8		612		455					84,8						1465	1485	1531	1574	1593
84		800×700		720×9		700		250					49,3						1672	1695	1747	1797	1818
85		1000×500	1020×10	530×8	1004	512	10	1155		+4	2,0		229,6	2389	2421	2495	2565	2597	1236	1246	1285	1321	1337	398
86		1000×600		630×8		612		920					194,9						1465	1485	1531	1574	1593
87		1000×700		720×9		700		715					159,5						1672	1695	1747	1797	1818
88		1000×800		820×9		798		485					114,5						1903	1930	1988	2045	2069
89		1200×600	1220×11	630×8	1202	612	12	1390	23	+5	2,5	+2,0 -1,5	395,7	2860	2899	2988	3071	3109	1470	1490	1536	1579	1598	477
90		1200×700		720×9		700		1180					353,0						1677	1700	1752	1802	1823
91		1200×800		820×9		798		950					299,0						1908	1934	1993	2050	2074
92		1200×1000		1020×10		996		485					167,2						2374	2407	2481	2551	2581
93		1400×700	1420×14	720×9	1396	700	14	1640	25				629,2	3322	3367	3470	3567	3611	1682	1705	1757	1807	1829	554
94		1400×800		820×9		798		1405					614,1						1913	1939	1964	2055	2080
95		1400×1000		1020×10		996		940					412,5						2379	2412	2451	2556	2587
96		1400×1200		1220×11		1194		475					224,7						2846	2885	2973	3057	3094
97		1600×800	1620×14	820×9	1596	798		1875					822,4	3793	3846	3962	4073	4123	1913	1939	1964	2055	2080	632
98		1600×1000		1020×10		1596		1410					668,9						2379	2412	2451	2556	2587
99		1600×1200		1220×11		1194		945					481,5						2846	2885	2973	3057	3094
100		1600×1400		1420×14		1388		490					265,5						3303	3348	3450	3548	3590

Пример условного обозначения сварного эксцентрического перехода с условными проходами Dу 1600 мм и dу 1400 мм на условное давление 1,6 МПа: Переход 1600×1400 - 1,6 100 ОСТ 34 10.753-97

3.3 Материал - лист в соответствии с сортаментом листов по ОСТ 34 10.747, раздел 11.

Примечание - При применении сталей марок Ст3сп5 и Ст3Гпс4 параметры среды принимаются согласно приложению А.

3.4 Допускается подрезка торцов переходов с целью обеспечения допустимого смещения их внутренних кромок с присоединяемыми трубами.

3.5 Допускается изготовление переходов из 2-х половин (с двумя сварными швами).

3.6 Требования к подготовке кромок перехода под сварку и сварке его с трубопроводом по ОСТ 34 10.748.

3.7 При изготовлении переходов допускается корректировка размеров зазоров, углов скоса кромки и притупления кромок, в соответствии с производственно-технологической документацией (ПТД), в зависимости от применяемого способа сварки, с учетом требований РД 34 15.027-93 (РТМ-1с-93) [3].

3.8 Для продольных сварных швов допускается принимать другие формы разделки кромок по РТМ-1с-93.

3.9 Методы и объем контроля продольных сварных швов принимаются в соответствии с РТМ-1с-93 (раздел 16).

3.10 Неуказанные предельные отклонения размеров ± IT14/2

3.11 Остальные технические требования - по ОСТ 34 10.766.

Приложение А (Обязательное). Пределы применения переходов из листовой стали Ст3сп5 и Ст3Гпс4 по ГОСТ 14637

Таблица 3. Размеры в миллиметрах

Обозначение	Давление Pу, МПа (кгс/см2)	Обозначение	Давление Pу, МПа (кгс/см2)	Обозначение	Давление Pу, МПа (кгс/см2)	Обозначение	Давление Pу, МПа (кгс/см2)
01	1,6 (16)	26	1,6 (16)	51	1,6 (16)	76	1,6 (16)
02		27		52		77
03		28		53		78
04		29		54		79
05		30		55		80
06		31		56		81
07		32		57		82
08		33		58		83
09		34		59		84
10		35	1,0 (10)	60		85	1,0 (10)
11		36		61		86
12		37		62		87
13		38		63		88
14		39	1,6 (16)	64		89
15		40		65		90
16		41		66		91
17		42		67		92
18		43		68		93
19		44		69		94
20		45		70		95
21		46		71		96
22		47	1,0 (10)	72		97
23		48		73		98
24		49		74		99
25		50		75		100
