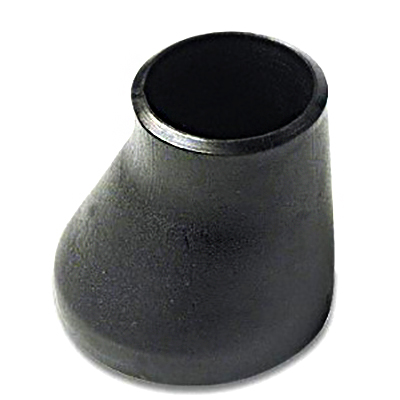

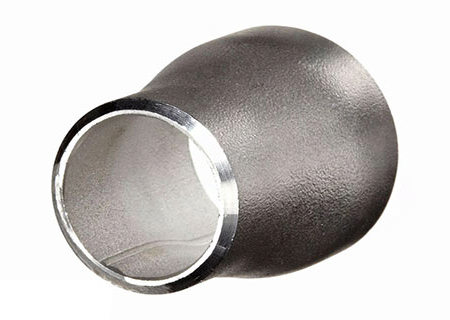

Переходы концентрические/эксцентрические по ГОСТ 17378-2001
по запросу
При соединении деталей трубопроводов в горизонтальной плоскости, изменение оси симметрии помогает перенаправить поток рабочей среды или избежать застоя в системе.
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Переходы концентрические/эксцентрические по ГОСТ 17378-2001
по запросу
Технические характеристики
| Условный проход | Наружный диаметр | L | s | s1 | Условное давление Ру, МПа (кгс/см)2), не более | Масса, кг, не более | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Транспортируемые вещества | ||||||||||
| Dy | dy | Dн | dн | неагрессивные | средне агрессивные | пар и горячая вода | ||||
| 40 | 25 | 45 | 32 | 30 | 2,5 | 2,0 | 10,0 (100) | 2,5 (25) | 10,0 (100) | 0,1 |
| 4,0 | 4,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100)* | 0,2 | |||||
| 20 | 25 | 2,5 | 1,6 | 10,0 (100) | 2,5 (25) | 10,0 (100) | 0,1 | |||
| 4,0 | 3,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100)* | 0,2 | |||||
| 50 | 40 | 57 | 45 | 60 | 4,0 | 2,5 | 10,0 (100) | 6,3 (63) | 10,0 (100) | 0,2 |
| 5,0 | 4,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100)* | 0,3 | |||||
| 32 | 38 | 45 | 4,0 | 2,0 | 10,0 (100) | 6,3 (63) | 10,0 (100) | 0,2 | ||
| 5,0 | 4,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100)* | 0,3 | |||||
| 25 | 32 | 4,0 | 2,0 | 10,0 (100) | 6,3 (63) | 10,0 (100) | 0,2 | |||
| 5,0 | 3,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100)* | 0,3 | |||||
| 20 | 25 | 4,0 | 1,6 | 10,0 (100) | 6,3 (63) | 10,0 (100) | 0,2 | |||
| 5,0 | 3,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100)* | 0,3 | |||||
| 65 | 50 | 76 | 57 | 70 | 3,5 | 3,0 | 10,0 (100) | 4,0 (40) | 10,0 (100) | 0,4 |
| 6,0 | 5,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100)* | 0,7 | |||||
| 40 | 45 | 3,5 | 2,5 | 10,0 (100) | 4,0 (40) | 10,0 (100) | 0,4 | |||
| 6,0 | 4,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100)* | 0,6 | |||||
| 32 | 38 | 55 | 3,5 | 2,5 | 10,0 (100) | 4,0 (40) | 10,0 (100) | 0,3 | ||
| 6,0 | 3,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100)* | 0,5 | |||||
| 80 | 65 | 89 | 76 | 75 | 3,5 | 3,5 | 10,0 (100) | 4,0 (40) | 6,3 (63) | 0,6 |
| 6,0 | 5,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100) | 0,9 | |||||
| 8,0 | 6,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100)* | 1,1 | |||||
| 50 | 57 | 3,5 | 3,0 | 10,0 (100) | 4,0 (40) | 6,3 (63) | 0,6 | |||
| 6,0 | 4,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100) | 0,9 | |||||
| 8,0 | 5,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100)* | 1,1 | |||||
| 40 | 45 | 3,5 | 2,5 | 10,0 (100) | 4,0 (40) | 6,3 (63) | 0,6 | |||
| 6,0 | 4,0 | 10,0 (100)* | 6,3 (63) | 10,0 (100) | 0,8 | |||||
| 100 | 80 | 108 | 89 | 80 | 4,0 | 3,5 | 10,0 (100) | 4,0 (40) | 6,3 (63) | 1,0 |
| 6,0 | 6,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100) | 1,4 | |||||
| 65 | 76 | 4,0 | 3,5 | 10,0 (100) | 4,0 (40) | 6,3 (63) | 0,9 | |||
| 6,0 | 5,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100) | 1,1 | |||||
| 50 | 57 | 4,0 | 3,0 | 10,0 (100) | 4,0 (40) | 6,3 (63) | 0,9 | |||
| 6,0 | 4,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100) | 1,2 | |||||
| 125 | 100 | 133 | 108 | 100 | 5,0 | 4,0 | 10,0 (100) | 4,0 (40) | 6,3 (63) | 1,7 |
| 8,0 | 6,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100) | 2,6 | |||||
| 80 | 89 | 4,0 | 3,5 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 1,5 | |||
| 6,0 | 5,0 | 8,0 (80) | 6,3 (63) | 6,3 (63) | 1,8 | |||||
| 8,0 | 6,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 2,4 | |||||
| 65 | 76 | 5,0 | 3,5 | 10,0 (100) | 4,0 (40) | 6,3 (63) | 1,6 | |||
| 8,0 | 5,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100) | 2,0 | |||||
| 50 | 57 | 4,0 | 3,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 1,0 | |||
| 8,0 | 4,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 2,0 | |||||
| 150 | 125 | 159 | 133 | 130 | 4,5 | 4,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 2,6 |
| 8,0 | 8,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 4,1 | |||||
| 100 | 108 | 4,5 | 4,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 2,4 | |||
| 8,0 | 6,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 3,7 | |||||
| 80 | 89 | 4,5 | 3,5 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 2,2 | |||
| 8,0 | 6,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 3,4 | |||||
| 65 | 76 | 75 | 4,5 | 3,5 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 1,5 | ||
| 8,0 | 4,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 2,6 | |||||
| 50 | 57 | 4,5 | 3,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 1,5 | |||
| 8,0 | 4,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 2,6 | |||||
| 200 | 150 | 219 | 159 | 140 | 6,0 | 4,5 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 5,3 |
| 10,0 | 8,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 7,2 | |||||
| 125 | 133 | 6,0 | 4,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 4,2 | |||
| 10,0 | 8,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 6,8 | |||||
| 100 | 108 | 95 | 6,0 | 4,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 2,9 | ||
| 10,0 | 6,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 4,6 | |||||
| 80 | 89 | 6,0 | 3,5 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 2,9 | |||
| 10,0 | 5,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 4,6 | |||||
| 65 | 76 | 6,0 | 3,5 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 2,9 | |||
| 10,0 | 5,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 4,6 | |||||
| 50 | 57 | 6,0 | 3,5 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 2,9 | |||
| 10,0 | 5,0 | 10,0 (100) | 10,0 (100) | 10,0 (100) | 4,6 | |||||
| 250 | 200 | 273 | 219 | 180 | 7,0 | 6,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 8,6 |
| 10,0 | 8,0 | 10,0 (100) | 6,3 (63) | 6,3 (63) | 11,3 | |||||
| 12,0 | 10,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100) | 14,6 | |||||
| 150 | 159 | 7,0 | 4,5 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 8,1 | |||
| 10,0 | 6,0 | 10,0 (100) | 6,3 (63) | 6,3 (63) | 10,2 | |||||
| 12,0 | 10,0 | 10,0 (100)* | 10,0 (100) | 10,0 (100) | 12,3 | |||||
| 125 | 133 | 140 | 8,0 | 4,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 6,8 | ||
| 10,0 | 6,0 | 10,0 (100) | 6,3 (63) | 6,3 (63) | 8,5 | |||||
| 10,0** | 6,0** | 10,0 (100)* | 8,0 (80) | 8,0 (80) | 8,5 | |||||
| 100 | 108 | 8,0 | 4,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 6,8 | |||
| 10,0 | 5,0 | 10,0 (100) | 6,3 (63) | 6,3 (63) | 8,5 | |||||
| 10,0** | 5,0** | 10,0 (100)* | 8,0 (80) | 8,0 (80) | 8,5 | |||||
| 300 | 250 | 325 | 273 | 180 | 8,0 | 8,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 12,2 |
| 10,0 | 10,0 | 8,0 (80) | 6,3 (63) | 6,3 (63) | 14,6 | |||||
| 12,0 | 12,0 | 10,0 (100)* | 8,0 (80) | 8,0 (80) | 17,2 | |||||
| 200 | 219 | 10,0 | 8,0 | 8,0 (80) | 6,3 (63) | 6,3 (63) | 14,0 | |||
| 12,0 | 10,0 | 10,0 (100) | 8,0 (80) | 8,0 (80) | 16,1 | |||||
| 150 | 159 | 140 | 8,0 | 4,5 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 11,4 | ||
| 12,0 | 8,0 | 10,0 (100) | 8,0 (80) | 8,0 (80) | 15,6 | |||||
| 125 | 133 | 8,0 | 5,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 11,4 | |||
| 12,0 | 8,0 | 10,0 (100) | 8,0 (80) | 8,0 (80) | 15,6 | |||||
| 100 | 108 | 10,0 | 4,0 | 8,0 (80) | 6,3 (63) | 6,3 (63) | 13,1 | |||
| 12,0 | 6,0 | 10,0 (100) | 8,0 (80) | 8,0 (80) | 15,7 | |||||
| 350 | 300 | 377 | 325 | 220 | 10,0 | 8,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 20,7 |
| 12,0 | 10,0 | 8,0 (80) | 6,3 (63) | 6,3 (63) | 24,9 | |||||
| 14,0*** | 12,0*** | 8,0 (80)* | 8,0 (80) | 6,3 (63)* | 29,1 | |||||
| 16,0 | 16,0 | 10,0 (100) | 10,0 (100) | 8,0 (80) | 32,8 | |||||
| 250 | 273 | 10,0 | 8,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 19,4 | |||
| 12,0 | 10,0 | 8,0 (80) | 6,3 (63) | 6,3 (63) | 23,3 | |||||
| 14,0*** | 12,0*** | 8,0 (80)* | 8,0 (80) | 6,3 (63)* | 27,2 | |||||
| 16,0 | 12,0 | 10,0 (100) | 10,0 (100) | 8,0 (80) | 30,6 | |||||
| 200 | 219 | 12,0 | 8,0 | 8,0 (80) | 6,3 (63) | 6,3 (63) | 21,6 | |||
| 16,0 | 10,0 | 10,0 (100) | 10,0 (100) | 8,0 (80) | 28,4 | |||||
| 150 | 159 | 12,0 | 6,0 | 8,0 (80) | 6,3 (63) | 6,3 (63) | 20,0 | |||
| 16,0 | 8,0 | 10,0 (100) | 10,0 (100) | 8,0 (80) | 26,2 | |||||
| 400 | 350 | 426 | 377 | 220 | 10,0 | 10,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 27,9 |
| 12,0** | 12,0** | 8,0 (80) | 6,3 (63) | 6,3 (63) | 33,4 | |||||
| 14,0*** | 14,0*** | 8,0 (80)* | 6,3 (63)* | 6,3 (63)* | 39,1 | |||||
| 16,0 | 16,0 | 10,0 (100) | 8,0 (80) | 8,0 (80) | 54,3 | |||||
| 300 | 325 | 10,0 | 8,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 26,0 | |||
| 12,0** | 10,0** | 8,0 (80) | 6,3 (63) | 6,3 (63) | 31,2 | |||||
| 14,0*** | 12,0*** | 8,0 (80)* | 6,3 (63)* | 6,3 (63)* | 36,4 | |||||
| 16,0 | 12,0 | 10,0 (100) | 8,0 (80) | 8,0 (80) | 36,4 | |||||
| 250 | 273 | 12,0 | 8,0 | 6,3 (63) | 4,0 (40) | 6,3 (63) | 29,5 | |||
| 12,0** | 10,0** | 8,0 (80) | 6,3 (63) | 6,3 (63) | 31,2 | |||||
| 16,0 | 10,0 | 10,0 (100) | 8,0 (80) | 8,0 (80) | 34,4 | |||||
| 12,0 | 6,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 27,7 | |||||
| 12,0** | 8,0** | 8,0 (80) | 6,3 (63) | 6,3 (63) | 32,3 | |||||
| 16,0 | 10,0 | 10,0 (100) | 8,0 (80) | 8,0 (80) | 44,9 | |||||
| 150 | 159 | 12,0 | 8,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 31,9 | |||
| 12,0** | 8,0** | 8,0 (80) | 6,3 (63) | 6,3 (63) | 37,2 | |||||
| 16,0 | 10,0 | 10,0 (100) | 8,0 (80) | 8,0 (80) | 53,2 | |||||
| 500 | 400 | 530 | 426 | 300 | 12,0*** | 12,0*** | 4,0 (40) | 2,5 (25) | 2,5 (25) | 52,9 |
| 14,0 | 12,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 61,7 | |||||
| 14,0** | 12,0** | 8,0 (80) | 6,3 (63) | 6,3 (63) | 61,7 | |||||
| 16,0** | 16,0** | 10,0 (100) | 8,0 (80) | 8,0 (80) | 73,6 | |||||
| 16,0*** | 16,0*** | 8,0 (80) | 6,3 (63) | 6,3 (63) | 73,6 | |||||
| 350 | 377 | 12,0*** | 12,0*** | 4,0 (40) | 2,5 (25) | 2,5 (25) | 49,7 | |||
| 14,0 | 12,0 | 6,3 (63) | 4,0 (40) | 4,0 (40) | 57,9 | |||||
| 14,0** | 12,0** | 8,0 (80) | 6,3 (63) | 6,3 (63) | 57,9 | |||||
| 16,0** | 16,0** | 10,0 (100) | 8,0 (80) | 8,0 (80) | 70,3 | |||||
| 16,0*** | 16,0*** | 8,0 (80) | 6,3 (63) | 6,3 (63) | 70,3 | |||||
* Пределы применения деталей по температуре и условному давлению работающих в условиях гидравлических ударов, резких теплосмен, переменных нагрузок, воздействия значительных внешних нагрузок дополнительно к внутреннему давлению, специфических физико-химических свойств среды (в том числе агрессивности, требующей прибавки толщины) и др. должны устанавливаться в технических условиях и (или) конструкторской документации на конкретные изделия..
**Изготавливаются только из стали 09Г2С.***Изготавливаются по согласованию между изготовителем и потребителем.
Пример условного обозначения концентрического перехода Dн =325 мм, dн = 273 мм, s = 10 мм, s1 = 10 мм из стали 20:
Переход К 325×10 — 273×10 ГОСТ 17378-83.
То же, из стали 09Г2С:
Переход К 325×10 — 273×10 — 09Г2С ГОСТ 17378-83.
То же, эксцентрического из стали 20:
Переход Э 325×10 — 273×10 ГОСТ 17378-83.
То же, из стали 09Г2С:
Переход Э 325×10 — 273×10 — 09Г2С ГОСТ 17378-83.
То же, из стали 10Г2 для трубопроводов пара и горячей воды:
Переход Пэ 325×10 — 273×10 — 10Г2 ГОСТ 17378-83.

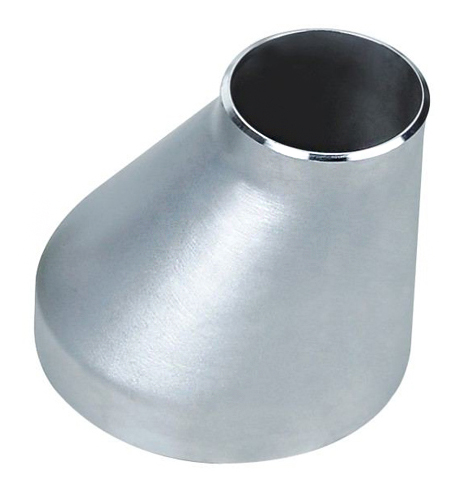

Концентрические и эксцентрические переходы по ГОСТ 17378-2001
При соединении деталей трубопроводов в горизонтальной плоскости, изменение оси симметрии помогает перенаправить поток рабочей среды или избежать застоя в системе. Для этого используют переходы эксцентрические, которые позволяют произвести плавный переход трубы с большего диаметра на меньшую трубу. Чтобы купить переходы ГОСТ 17378-2001, вы можете оформить заказ у нас на сайте и наш менеджер свяжется с вами, либо оставьте заявку с помощью чата.

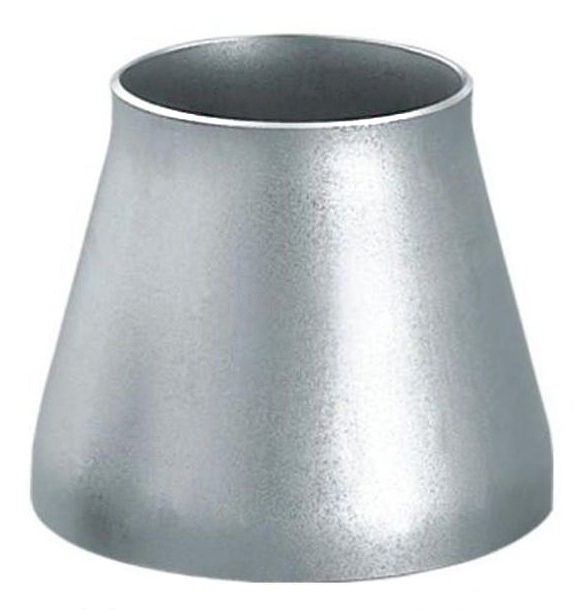

Как изготавливают переходы концентрические?
Изготовление переходов концентрических происходит бесшовным методом, рассчитаны они на применение при температурных режимах перекачиваемых масс от −70 до +450 °С, давление в трубе может достигать 16МПа. Диаметр конических деталей производителем предусмотрен на трубы с отверстиями от 32мм до 820мм.Переходы применяются в запорной арматуре во многих видах промышленности — нефтяной, химической, в том числе для сред с высокой агрессивностью, газовой, энергетической, а также коммунальных хозяйствах.Купить переходы по ГОСТ 17378-01, которые служат для соединения труб с различными диаметрами и помогают управлять движением среды в трубопроводе для следующих случаев:
1. Установка на трубе с меньшего отверстия на больший диаметр уменьшает давление потока.
2. При монтаже на меньший диаметр трубы помогает повышать давление в системе.
3. Данная деталь облегчает уход и чистку трубопроводов.

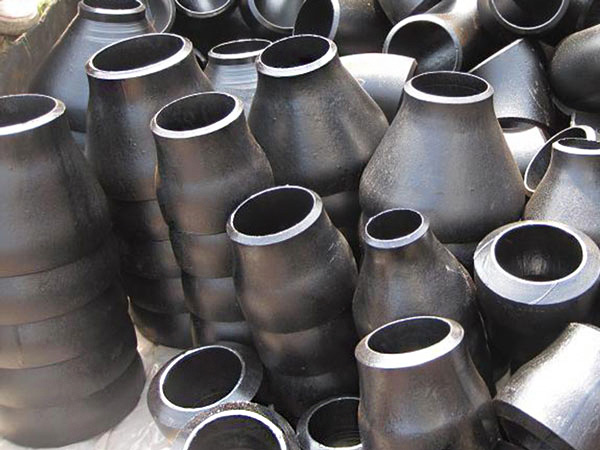

Производителем качественных, прочных переходов для расширения или сужения потока является Уральский арматурный завод. Надежность изготавливаемых частей обеспечивается металлами, из которых он изготавливается различными методами: путем штамповки — низколегированной и углеродистой стали. Так же для трубопроводов конструкторами предусмотрено изготовление переходов для использования в агрессивных средах и их дальнейшее применение в составе нержавеющей стали. Данный сплав обладает коррозионной устойчивостью, имеет высокую термостойкость.
