Уральский завод Трубофорс производит отводы сварные по ОСТ 36.21-77 R1,5 для трубопроводных систем различного назначения. Изготавливаем сварные отводы для промышленных, технологических, энергетических и магистральных объектов по стандарту, чертежам и техническому заданию заказчика.

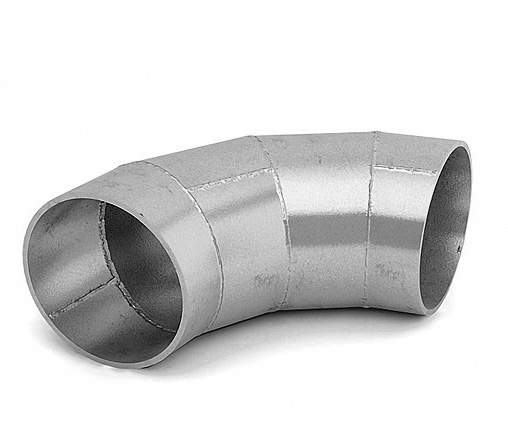

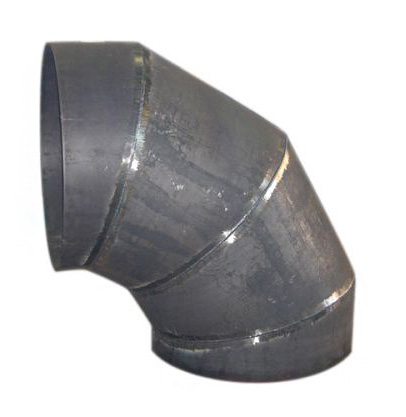

Отводы секционные, изготовленные по ОСТ 36.21-77 Отводы секционные, выполненные по ОСТ 36-21-77 производятся методом сварки нескольких секций из углеродной стали, благодаря чему имеют хорошую долговечность и соответственно высокую прочность конечного изделия.
Таблица размеров и параметров
Технические характеристики отвода ОСТ 34.10.752 с углом 15°
(Колена с углом α 15°)
| Dу, мм | D, мм | S, мм | R, мм | Pу, МПа (кгс/см2), не более для сред | Масса, кг при угле поворота, гр | ||||
|---|---|---|---|---|---|---|---|---|---|
| неагрессивных | среднеагрессивных | 90 | 60 | 45 | 30 | ||||
| 500 | 530 | 7 | 750 | 1,6 (16) | 1,0 (10) | 109.1 | 72.7 | 56 | 36.2 |
| 8 | 2,5 (25) | - | 124.4 | 83.8 | 63.8 | 41.2 | |||
| 10 | - | 1,6 (16) | 154.7 | 102.9 | 79.3 | 51.2 | |||
| 12 | - | 2,5 (25) | 184.7 | 122.9 | 94.6 | 61 | |||
| 600 | 630 | 7 | 900 | 1,6 (16) | 1,0 (10) | 155.9 | 103.9 | 80.1 | 51.8 |
| 10 | 2,5 (25) | 1,6 (16) | 220.9 | 147.4 | 113.6 | 73.3 | |||
| 12 | - | 2,5 (25) | 265.2 | 176 | 135.6 | 87.5 | |||
| 800 | 820 | 8 | 1200 | 1,6 (16) | 1,0 (10) | 309.3 | 206 | 159 | 102.8 |
| 10 | - | 1,6 (16) | 385.5 | 256.7 | 198 | 127.9 | |||
| 12 | 2,5 (25) | - | 461.1 | 306.9 | 236.8 | 152.8 | |||
| 14 | - | 2,5 (25) | 535.9 | 356.5 | 275.2 | 177.5 | |||
| 1000 | 1020 | 8 | 1500 | 1,0 (10) | 0,63 (6,3) | 541.9 | 321 | 247.8 | 160.1 |
| 10 | 1,6 (16) | 1,0 (10) | 600.8 | 400.2 | 308.8 | 199.5 | |||
| 12 | - | 1,6 (16) | 719.1 | 478.8 | 369.4 | 238.6 | |||
| 15 | 2,5 (25) | - | 895.5 | 596.1 | 459.8 | 296.7 | |||
| 1200 | 1220 | 9 | 1800 | 1,0 (10) | 0,63 (6,3) | 778 | 518.3 | 400.2 | 258.6 |
| 12 | 1,6 (16) | 1,0 (10) | 1,037.20 | 690.8 | 531.6 | 343.4 | |||
| 15 | - | 1,6 (16) | 1,288.70 | 858 | 662.1 | 427.3 | |||
| 1400 | 1420 | 10 | 2100 | 1,0 (10) | 0,63 (6,3) | 1,174.20 | 782.2 | 603.9 | 390.3 |
| 14 | 1,6 (16) | 1,0 (10) | 1,637.90 | 1,090.80 | 841.9 | 543.7 | |||
Отводы секционные, изготовленные по ОСТ 36.21-77 Отводы секционные, выполненные по ОСТ 36-21-77 производятся методом сварки нескольких секций из углеродной стали, благодаря чему имеют хорошую долговечность и соответственно высокую прочность конечного изделия. Сварные отводы данного типа применяются во всевозможных отраслях: легкой, пищевой, бытовой, металлургической, промышленной, нефтяной и химической.
Данный вид отводов отлично подходит для слабоагрессивных и неагрессивных сред, и также может найти применение в спектре рабочих температур от -30°С до +300°С. По техническому регламенту "Госгортехнадзор" разрешает примененять сварные отводы по ОСТ 36-21-77 на технологических трубопроводах. Основным рабочим давлением для данных отводов - отметка не превышающая 2,5 МПа. Также можно заметить, что отвод секционный этого типа имеет диаметр не меньше 500 мм. при этом его радиус изгиба составляет 1,5 Ду. Также угол изгиба можно выбрать из таких: 30°, 45°, 60° и 90°. Контроль качества продукции осуществляется во время его производства и после изготовления отвода, что обеспечивает максимально точный и ответственный подход Уральского арматурного завода.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Оплата на расчётный счет через банк.
- Безналичный расчет. Принимаем карты Visa и MasterCard.
Доставляем продукцию по всей России автомобильным и железнодорожным транспортом. Автомобильные грузоперевозки осуществляются силами нашей логистической службы.
Доставка продукции производится по всей России. Стоимость услуги рассчитывается по конечному пункту назначения.
