В корзину

Купить в 1 клик

Точное соотвествие ГОСТ.

Крутоизогнутые отводы — это разновидность бесшовных отводов, где материалами для изготовления выступают углеродистые и низколегированные стали.

Подробности

Цена действительна только для сайта и может отличаться от указанной в прайс-листе

Технические характеристики

DN	D	Т	F = R	W	H	С	B	Масса отвода с θ = 90°, кг
50	57	4	50	29	21	100	79	0,4
		5						0,5
		6						0,6
65	76	5	65	37	27	130	103	0,9
		6						1,1
		7						1,2
80	89	5	80	46	33	160	125	1,3
		6						1,6
		7						1,8
		8						2,1
100	102	5	100	58	41	200	151	1,9
		6						2,3
		8						3,0
		10						3,7
	108	5					154	2,1
		6						2,4
		8						3,1
		10						3,9
	114	5				203	159	2,2
		6						2,5
		8						3,3
		10						4,1
125	133	5	125	72	52	250	192	3,0
		6						3,6
		8						4,9
		10						6,1
		12						7,3
150	159	5	150	87	62	300	230	4,5
		6						5,4
		8						7,1
		10						8,7
		12						11,0
		14						12,0
	168	5					234	4,7
		6						5,6
		8						7,5
		10						9,4
		12						11,0
		14						13,0
200	219	7	200	115	83	400	310	12,0
		8						13,0
		10						16,0
		12						19,0
		16						25,0
		18						29,0
250	273	9	250	158	103	500	387	24,0
		10						26,0
		12						31,0
		16						42,0
		18						47,0
		20						52,0
		22						57,0
		24						60,0
300	325	9	300	173	124	600	463	34,0
		10						37,0
		12						45,0
		14						52,0
		16						59,0
		18						67,0
		20						74,0
		22						81,0
		24						89,0
		26						96,0
		28						102,0
350	377	10	350	202	145	700	539	47,0
		12						57,0
		16						76,0
		18						85,0
		20						94,0
		24						113,0
		26						122,0
		30						141,0
400	426	10	400	231	166	800	613	64,0
		12						77,0
		16						103,0
		18						116,0
		22						142,0
		24						155,0
		26						167,0
		28						180,0
		32						206,0
		34						219,0
		36						130,0
500	530	9	500	289	207	1000	765	92,0
		10						102,0
		12						122,0
		14						143,0
		16						161,0
		18						184,0
		20						204,0
		22						223,0
		24						243,0
		26						262,0
		28						282,0
		30						300,0
		32						320,0
		34						340,0
		36						365,0
600	630	9	600	346	248	1200	915	131,0
		10						146,0
		12						174,0
		14						200,0
		16						230,0
		18						261,0
		20						290,0
		22						319,0
		24						346,0
		26						371,0
		28						400,0
		30						428,0
		32						460,0
		34						489,0
		36						518,0
700	720	9	700	405	283	1400	1060	174,0
		10						193,0
		12						230,0
		14						268,0
		16						306,0
		18						343,0
		20						380,0
		22						416,0
		24						453,0
		26						489,0
		28						525,0
		30						561,0
		32						596,0
		34						632,0
		36						667,0
800	820	9	800	462	324	1600	1220	226,0
		10						251,0
		12						301,0
		14						350,0
		16						399,0
		18						447,0
		20						496,0
		22						544,0
		24						592,0
		26						640,0
		28						687,0
		30						734,0
		32						781,0
		34						828,0
		36						874,0
Примечания 1. Масса приведена для справок. 2. Масса отводов с θ = 60° и θ = 45°соответственно в 1,5 и 2 раза меньше, а отводов с θ = 180°в 2 раза больше указанной.

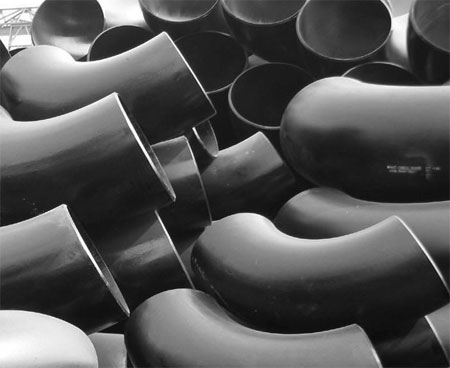

Отводы крутоизогнутые стальные УАЗ по ГОСТ 30753-2001

Крутоизогнутые отводы — это разновидность бесшовных отводов, где материалами для изготовления выступают углеродистые и низколегированные стали. Отводы по ГОСТ 30753-2001 применяют на предприятиях различной нефтегазовой промышленности, климат работы у которых умеренный и холодный. Так же крутоизогнутые отводы применяются для отведения пара или подачи горячей воды.

Чтобы изготовить крутоизогнутый отвод применяется рогообразный сердечник, внутри которого протягивается горячая труба. Так же данный тип крутоизогнутых отводов изготавливают с помощью метода штамповки.

Вообще, отводом называют соединительную часть трубопроводной системы, которая позволяет реализовать плавное изменение направление движения трубопровода. Данного рода устройство используется на магистральных и промышленных трубопроводах, применяется при монтажах и ремонте компрессорных и насосных станций, отопительных систем.

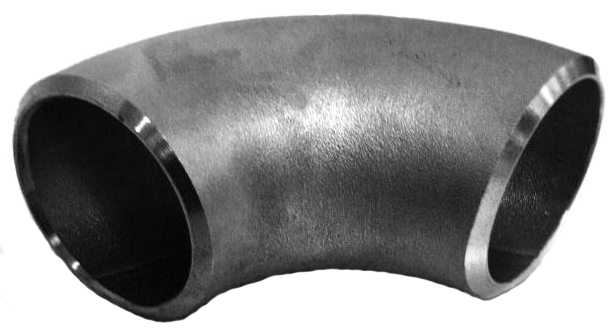

Стальные отводы имеют вид согнутой трубы. Рабочей средой для отвода является масло, вода, неагрессивные и агрессивные среды, смеси. Изготавливают стальные отводы методами холодной штамповки или же горячей протяжки. Материалами изготовления этих отводов являются низколегированная, жаростойкая, углеродистая, высоколегированная устойчивая к коррозии сталь. Одними из самых востребованных отводов являются нержавеющие отводы из стали 12Х18Н10Т, потому что они обладают целым рядом различных преимуществ, таких как: 1. Устойчивость к коррозии; 2. Повышенная износоустойчивость; 3. Пластичность; 4. Структура нержавеющего материала такова, что не меняется под воздействием температур; 5. Взрыво- и пожаробезопасность.

Виды отводов

Вообще отводы по видам делятся на гнутые, штампосварные, литые, секционные сварные и крутоизогнутые. Гнутые отводы применяются чаще всего предприятиями с нефтехимической и газовой промышленностью. Предприятиям, осуществляющим производство различных минерализированных удобрений и прочим. Крутоизогнутые отводы различных размеров и марок стали, которые изготавливает «Уральский арматурный завод» в Челябинске, отличаются высоким качеством и имеют все необходимые сертификаты и паспорта. Так же есть отводы, которые делаются методом горячей протяжки. Они применяются в больших количествах для магистральных и промышленных модификаций. Их ценность состоит в том, что у них маленький радиус изгиба, который значительно облегчает процесс монтажа трубопроводной арматуры. Секторные и секционные отводы применяют при транспортировке жидкой среды в различных сетях газопровода, трубопроводах ТЭС и сетях водоснабжения и используются при проектировании трубопроводов. Крутоизогнутые отводы ГОСТ 30753-01 стали популярны по нескольким причинам: очень простой монтаж, высокая надёжность, даже при эксплуатации в условиях низкой температуры, они обеспечивают отличную герметичность соединения при надобности изменить направление трубопроводной системы.

Однако следует обратить внимание на то, что перед тем, как купить у нас крутоизогнутые отводы ГОСТ 30753-2001, вам необходимо точно замерить размеры, такие как диаметр трубы на выходе и входе и сравнить соответствие по предложенной выше таблице. Эти параметры станут основой для выбора нужного отвода. Его диаметр точно должен соответствовать вашему диаметру трубы. Монтаж производится в том числе и из результата исследования особенностей окружающей среды, силового влияния и характеристик транспортируемой жидкости.

Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.

Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.

Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.

Оплата на расчётный счет через банк.
Безналичный расчет. Принимаем карты Visa и MasterCard.

Доставляем продукцию по всей России автомобильным и железнодорожным транспортом. Автомобильные грузоперевозки осуществляются силами нашей логистической службы.

Доставка продукции производится по всей России. Стоимость услуги рассчитывается по конечному пункту назначения.
