Фланец нержавеющий воротниковый ГОСТ 12821-80

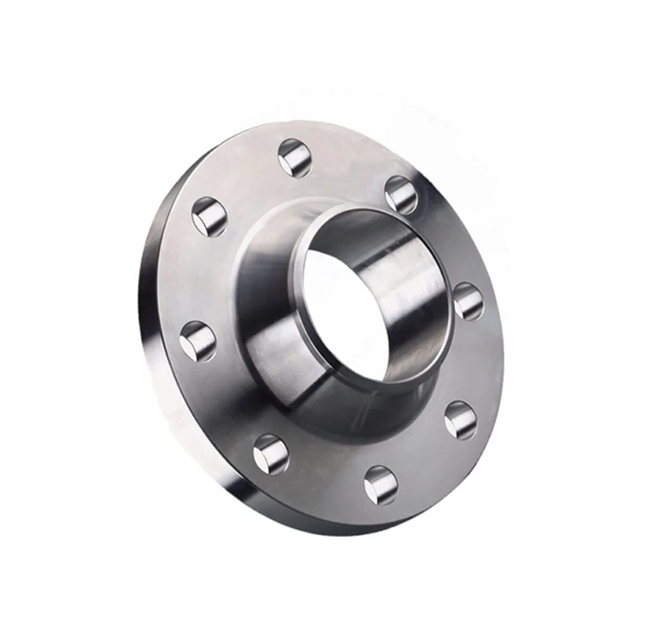

Фланец нержавеющий выполненный по стандарту ГОСТ 12821-80 - воротниковый фланец, круглой формы с выступом (воротником) предназначен для соединения труб, емкостного оборудования, запорно-регулирующей арматуры, насосного и прочего оборудования в единую систему.
Размерный ряд воротниковых фланцев стандарта ГОСТ 12821-80 (GOST 12821-80) соответствует размерному ряду нержавеющих бесшовных труб, запорно-регулирующей арматуры и трубопроводной арматуры выполненных по стандарту ГОСТ.
Нержавеющие фланцы ГОСТ 12821-80 изготавливаются из различных марок стали и сплавов, в зависимости от окружающей и рабочей среды где данные фланцы будут использованы.
Марка стали: (08)12Х18Н10Т, 10Х17Н13М2Т (кислотостойкие), 20Х23Н18 (жаропрочные).
Рабочее давление: от 0,1 МПа до 6,3 МПа (от 1 кгс/см², до 63 кгс/см²).
Рабочая температура: от -60°С до +600°С.
Обозначение и маркировка нержавеющего фланца: фланец 1-50-10 ГОСТ 12821-80, где (1 - вариант исполнения уплотнительной поверхности, 50 - условный диаметр фланца, 10 - допустимое рабочее давление данного фланца, ГОСТ 12820-80 - стандарт воротникового фланца).
Фланец ГОСТ 12821-80 виды исполнения уплотнительной поверхности
|
фланец 12821-80 исполнение 1, соединительный выступ |
|
фланец 12821-80 исполнение 2, выступ |
|
фланец 12821-80 исполнение 3, впадина |
|
фланец 12821-80 исполнение 4, шип |
|
фланец 12821-80 исполнение 5, паз |
|
фланец 12821-80 исполнение 6, под линзовую прокладк |
|
фланец 12821-80 исполнение 7, под прокладку овального сечения |
|
фланец 12821-80 исполнение 8, шип под фторопластовую прокладку |
|
фланец 12821-80 исполнение 9, паз под фторопластовую прокладку |
Виды исполнения фланцев по ГОСТ
Сфера применения
Высокое рабочее давление до 20 МПа, позволяет использовать воротниковый фланец ГОСТ 12821-80 12х18н10т на особо ответственных участках:
- нефтегазовая и химическая промышленность
- оборонная и судостроительная промышленность
- атомная промышленность
- производство запорно-регулирующей арматуры
- производство емкостного, насосного и прочего оборудования
Чертеж и размерный ряд фланца ГОСТ 12821-80 Pу 10/16
Размеры воротникового нержавеющего фланца ГОСТ 12821-80 марки стали 12Х18Н10Т/10Х17Н13М2Т на давление Ру 10/16
| Ду, мм | Диаметр внешний (D), мм |
Диаметр меж осевого расстояния (D0), мм |
Размер крепежа (d0), мм | Диаметр у основания воротника (Dm), мм | Наружний диаметр воротника (Dn), мм | Диаметр внутренний (d1), мм | Толщина фланца (b), мм |
Высота фланца (h4), мм |
Кол-во крепеж. отверст. (n), шт | Вес одного фланца, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 95/95 | 65/65 | 14/14 | 30/30 | 19/19 | 12/12 | 10/12 | 33/33 | 4/4 | 0,6/0,7 |
| 20 | 105/105 | 75/75 | 14/14 | 38/38 | 26/26 | 18/18 | 12/12 | 36/36 | 4/4 | 0,8/0,9 |
| 25 | 115/115 | 85/85 | 14/14 | 45/45 | 33/33 | 25/25 | 12/12 | 38/38 | 4/4 | 1/1,1 |
| 32 | 135/135 | 100/100 | 18/18 | 55/55 | 39/39 | 31/31 | 13/13 | 40/40 | 4/4 | 1,5/1,6 |
| 40 | 145/145 | 110/110 | 18/18 | 62/64 | 46/46 | 38/38 | 13/13 | 42/42 | 4/4 | 1,8/1,9 |
| 50 | 160/160 | 125/125 | 18/18 | 76/76 | 58/58 | 49/49 | 13/13 | 42/45 | 4/4 | 2,2/2,3 |
| 65 | 180/180 | 145/145 | 18/18 | 94/94 | 77/77 | 66/66 | 15/15 | 45/47 | 4/4 | 3,1/3,2 |
| 80 | 195/195 | 160/160 | 18/18 | 105/110 | 90/90 | 78/78 | 15/17 | 47/50 | 4/4 | 3,6/4,2 |
| 100 | 215/215 | 180/180 | 18/18 | 128/130 | 110/110 | 96/96 | 17/17 | 48/50 | 8/8 | 4,7/4,9 |
| 125 | 245/245 | 210/210 | 18/18 | 156/156 | 135/135 | 121/121 | 19/19 | 57/57 | 8/8 | 6,7/6,8 |
| 150 | 280/280 | 240/240 | 22/22 | 180/180 | 161/161 | 146/146 | 19/19 | 57/57 | 8/8 | 8/8,3 |
| 200 | 335/335 | 295/295 | 22/22 | 240/240 | 222/222 | 202/202 | 19/21 | 58/58 | 8/12 | 11,3/12 |
| 250 | 390/405 | 350/355 | 22/26 | 290/292 | 278/278 | 254/254 | 21/23 | 60/65 | 12/12 | 14,6/17 |
| 300 | 440/460 | 400/410 | 22/26 | 345/345 | 330/330 | 303/303 | 22/24 | 60/66 | 12/12 | 18,5/23 |
| 350 | 500/520 | 460/470 | 22/26 | 400/400 | 382/382 | 351/351 | 22/28 | 60/70 | 16/16 | 24/32 |
| 400 | 565/580 | 515/525 | 26/30 | 445/450 | 432/432 | 398/398 | 22/32 | 60/75 | 16/16 | 30/43 |
| 500 | 670/710 | 620/650 | 26/33 | 550/559 | 535/535 | 501/501 | 24/38 | 65/90 | 20/20 | 40/71 |
| 600 | 780/840 | 725/770 | 30/39 | 650/660 | 636/636 | 602/602 | 24/41 | 65/90 | 20/20 | 49/100 |
| 800 | 1010/1020 | 950/950 | 33/39 | 850/850 | 826/826 | 792/792 | 27/45 | 75/95 | 24/24 | 87/130 |
| 1000 | 1220/1255 | 1160/1170 | 33/45 | 1050/1060 | 1028/1028 | 992/992 | 29/49 | 80/110 | 28/28 | 120/203 |
Размеры в таблице соответствуют только фланцам ГОСТ 12821-80 с уплотнительным исполнением 1
Чертеж и размерный ряд фланца ГОСТ 12821-80 Pу 25/40
Размеры нержавеющего фланца ГОСТ 12821-80 марки стали 12Х18Н10Т/10Х17Н13М2Т на давление Ру 25/40
|
Ду, мм |
Диаметр внешний (D), мм |
Диаметр меж осевого расстояния (D0), мм |
Размер крепежа (d0), мм | Диаметр у основания воротника (Dm), мм | Наружный диаметр воротника (Dn), мм | Диаметр внутренний (dB), мм | Толщина фланца (b), мм |
Высота ворот ника (h4), мм |
Кол-во крепеж. отверс тий(n), шт |
Вес одного фланца, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 95/95 | 65/65 | 14/14 | 30/30 | 19/19 | 12/12 | 14/14 | 33/33 | 4/4 | 0,8/0,8 |
| 20 | 105/105 | 75/75 | 14/14 | 38/38 | 26/26 | 18/18 | 14/14 | 34/34 | 4/4 | 1/1 |
| 25 | 115/115 | 85/85 | 14/14 | 45/45 | 33/33 | 25/25 | 14/14 | 36/36 | 4/4 | 1,2/1,2 |
| 32 | 135/135 | 100/100 | 18/18 | 56/56 | 39/39 | 31/31 | 16/16 | 43/43 | 4/4 | 1,8/1,8 |
| 40 | 145/145 | 110/110 | 18/18 | 64/64 | 46/46 | 38/38 | 16/16 | 45/45 | 4/4 | 2,1/2,2 |
| 50 | 160/160 | 125/125 | 18/18 | 76/76 | 58/58 | 49/49 | 17/17 | 45/45 | 4/4 | 2,8/2,8 |
| 65 | 180/180 | 145/145 | 18/18 | 96/96 | 77/77 | 66/66 | 19/19 | 50/50 | 8/8 | 3,8/3,8 |
| 80 | 195/195 | 160/160 | 18/18 | 110/ | 90/90 | 78/78 | 19/21 | 52/55 | 8/8 | 4,4/4,9 |
| 100 | 230/230 | 190/190 | 22/22 | 132/138 | 110/110 | 96/96 | 21/23 | 58/65 | 8/8 | 6,6/7,4 |
| 125 | 270/270 | 220/220 | 26/26 | 160/160 | 135/135 | 121/120 | 23/25 | 65/65 | 8/8 | 9,4/1,0 |
| 150 | 300/300 | 250/250 | 26/26 | 186/186 | 161/161 | 146/146 | 25/27 | 68/68 | 8/8 | 12,5/13 |
| 200 | 360/375 | 310/320 | 26/30 | 245/250 | 222/222 | 202/202 | 27/35 | 75/85 | 12/12 | 17,5/24 |
| 250 | 425/445 | 370/385 | 30/33 | 300/310 | 278/278 | 254/252 | 29/39 | 75/98 | 12/12 | 24,4/37 |
| 300 | 485/510 | 430/450 | 30/33 | 352/368 | 330/330 | 303/301 | 32/42 | 80/112 | 16/16 | 33,3/57 |
| 350 | 550/570 | 490/510 | 33/33 | 406/418 | 382/382 | 351/351 | 36/48 | 85/116 | 16/16 | 46,6/70 |
| 400 | 610/655 | 550/585 | 33/39 | 463/480 | 432/432 | 398/398 | 40/54 | 100/135 | 16/16 | 65/107 |
| 500 | 730/755 | 660/670 | 39/45 | 570/580 | 535/535 | 500/495 | 44/58 | 100/140 | 20/20 | 89/133 |
| 600 | 840/890 | 770/795 | 39/52 | 670/686 | 636/636 | 600/595 | 49/58 | 115/140 | 20/20 | 123/181 |
| 800 | 1075/1135 | 990/1030 | 45/56 | 874/908 | 826/826 | 790/795 | 55/71 | 135/190 | 24/24 | 214/344 |
| 1000 | 1315/1360 | 1210/1250 | 56/56 | 1084/1140 | 1028/1028 | 992/995 | 59/77 | 150/235 | 28/28 | 312/541 |
Размеры в таблице соответствуют только фланцам ГОСТ 12821-80 с уплотнительным исполнением 1
Чертеж и размерный ряд фланца ГОСТ 12821-80 Pу 63
Размеры нержавеющего фланца ГОСТ 12821-80 марки стали 12Х18Н10Т/10Х17Н13М2Т на давление Ру 63
| Ду, мм | Диаметр внешний (D), мм |
Диаметр меж осевого расстояния (D0), мм |
Размер крепежа (d0), мм |
Диаметр у основания воротника (Dm), мм |
Наружный диаметр воротника (Dn), мм |
Диаметр внутрен ний (dB), мм |
Толщина фланца (b), мм |
Высота ворот ника (h4), мм |
Кол-во креп. отверстий (n), шт |
Вес одного фланца, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 105 | 75 | 14 | 38 | 19 | 12 | 16 | 46 | 4 | 1,1 |
| 20 | 125 | 90 | 18 | 48 | 26 | 18 | 18 | 54 | 4 | 1,9 |
| 25 | 135 | 100 | 18 | 52 | 33 | 25 | 20 | 56 | 4 | 2,2 |
| 32 | 150 | 110 | 22 | 64 | 39 | 31 | 21 | 60 | 4 | 3 |
| 40 | 165 | 125 | 22 | 74 | 46 | 37 | 21 | 65 | 4 | 3,8 |
| 50 | 175 | 135 | 22 | 86 | 58 | 47 | 23 | 67 | 4 | 4,7 |
| 65 | 200 | 160 | 22 | 106 | 77 | 64 | 25 | 72 | 8 | 6,3 |
| 80 | 210 | 170 | 22 | 120 | 90 | 77 | 27 | 72 | 8 | 7,3 |
| 100 | 250 | 200 | 26 | 140 | 110 | 94 | 29 | 77 | 8 | 11 |
| 125 | 295 | 240 | 30 | 172 | 135 | 118 | 33 | 95 | 8 | 17 |
| 150 | 340 | 280 | 33 | 206 | 161 | 142 | 35 | 105 | 8 | 25 |
| 200 | 405 | 345 | 33 | 264 | 222 | 198 | 41 | 110 | 12 | 36,6 |
| 250 | 470 | 400 | 39 | 316 | 278 | 246 | 45 | 115 | 12 | 51 |
| 300 | 530 | 460 | 39 | 370 | 330 | 294 | 50 | 120 | 16 | 69 |
| 350 | 595 | 525 | 39 | 430 | 382 | 342 | 56 | 140 | 16 | 99 |
Размеры в таблице соответствуют только фланцам ГОСТ 12821-80 с уплотнительным исполнением 1
