Размеры и параметры заглушек ГОСТ 17379-2001
Таблица 1. Заглушки исполнения 1
| DN | D | Т | К | Масса, кг | DN | D | Т | К | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 21,3 |
2,0 3,2 4,0 |
25 |
- 0,04 - |
150 | 168,3 |
4,5 7,1 11,0 |
89 |
- 2,90 4,40 |
| 20 | 26,9 |
2,0 3,2 4,0 |
25 |
- 0,07 - |
200 | 219,1 |
6,3 8,0 12,5 |
102 |
- 5,00 7,60 |
| 25 | 33,7 |
2,3 3,2 4,5 |
38 |
- 0,10 - |
250 | 273,0 |
6,3 10,0 |
152 |
- 9,80 |
| 300 | 323,9 |
7,1 10,0 |
178 |
- 14,00 |
|||||
| 32 | 42,4 |
2,6 3,6 5,0 |
38 |
- 0,14 - |
|||||
| 350 | 355,6 |
8,0 11,0 |
191 |
- 18,00 |
|||||
| 40 | 48,3 |
2,6 3,6 5,0 |
38 |
- 0,17 - |
|||||
| 400 | 406,4 |
8,8 12,5 |
203 |
- 26,00 |
|||||
| 50 | 60,3 |
2,9 4,0 5,6 |
- 0,24 0,32 |
450 | 457,0 | 10,0 | 229 | 29,00 | |
| 500 | 508,0 | 11,0 | 254 | 37,00 | |||||
| 65 | 76,1 |
2,9 5,0 7,1 |
- 0,39 0,52 |
600 | 610,0 | 12,5 | 305 | 54,00 | |
| 700 | 711,0 | - | 305 | - | |||||
| 80 | 88,9 |
3,2 5,6 8,0 |
51 |
- 0,67 0,91 |
800 | 813,0 | - | 305 | - |
| 900 | 914,0 | - | 305 | - | |||||
| 100 | 114,3 |
3,6 6,3 8,8 |
64 |
- 1,20 1,60 |
1000 | 1016,0 | - | 305 | - |
| 125 | 139,7 |
4,0 6,3 10,0 |
76 |
- 1,80 2,80 |
|||||
| Примечание - Масса приведена для справок, размеры указаны в миллиметрах. | |||||||||
Таблица 2. Заглушки исполнения 2
| DN | D | Т | К | Масса, кг | DN | D | Т | К | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 32 |
2,0 3,0 |
15 |
0,1 0,1 |
50 | 57 |
3,0 5,0 |
30 |
0,2 0,3 |
| 32 | 38 |
2,0 3,0 |
20 |
0,1 0,1 |
65 | 76 |
3,5 6,0 |
40 |
0,4 0,5 |
| 40 | 45 |
2,5 4,0 |
0,1 0,2 |
80 | 89 |
3,5 8,0 |
45 |
0,6 0,9 |
|
| 100 | 108 |
4,0 8,0 |
50 |
0,7 1,3 |
300 | 325 |
10,0 12,0 18,0 20,0 |
100 |
11,0 13,0 19,0 21,0 |
| 114 |
4,0 8,0 |
0,7 1,3 |
|||||||
| 350 | 377 |
10,0 12,0 16,0 20,0 24,0 |
115 |
16,0 19,0 26,0 32,0 38,0 |
|||||
| 125 | 133 |
4,0 8,0 10,0 |
55 |
0,9 2,0 2,5 |
|||||
| 150 | 159 |
4,5 8,0 11,0 |
65 |
1,5 2,3 3,2 |
|||||
| 400 | 426 |
10,0 12,0 16,0 18,0 22,0 26,0 |
125 |
19,0 23,0 30,0 34,0 42,0 50,0 |
|||||
| 168 |
4,5 8,0 11,0 |
1,5 2,3 3,2 |
|||||||
| 200 | 219 |
8,0 10,0 12,0 |
75 |
4,6 5,1 6,1 |
500 | 530 |
10,0 16,0 20,0 22,0 26,0 30,0 |
150 |
25,0 40,0 50,0 55,0 65,0 75,0 |
| 250 | 273 |
7,0 12,0 14,0 18,0 |
85 |
4,9 9,2 11,0 14,0 |
|||||
| Примечание - Масса приведена для справок, размеры указаны в миллиметрах. | |||||||||

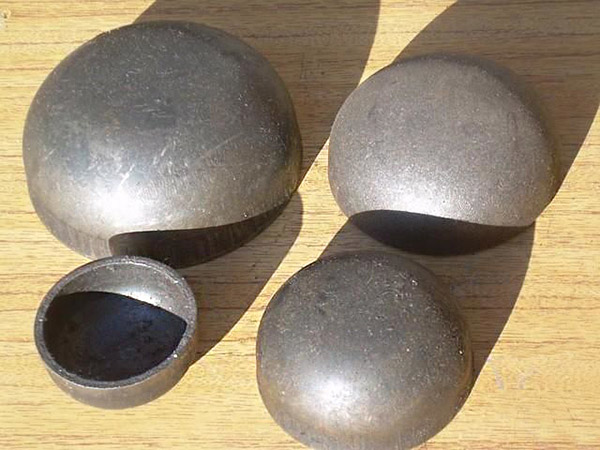

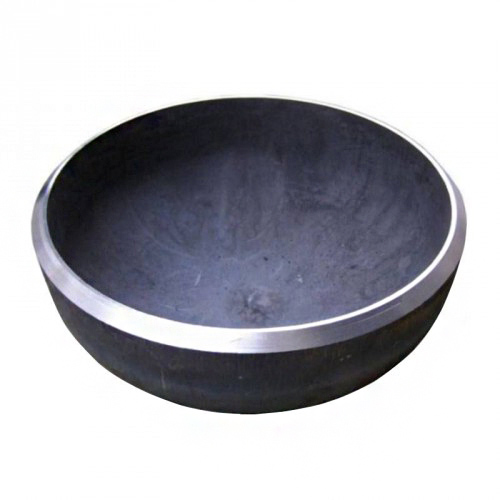

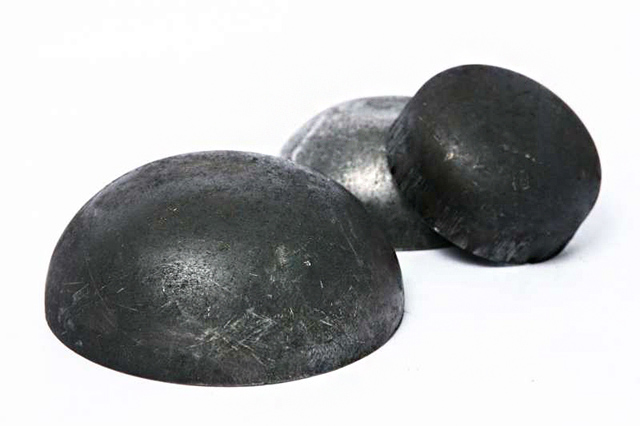

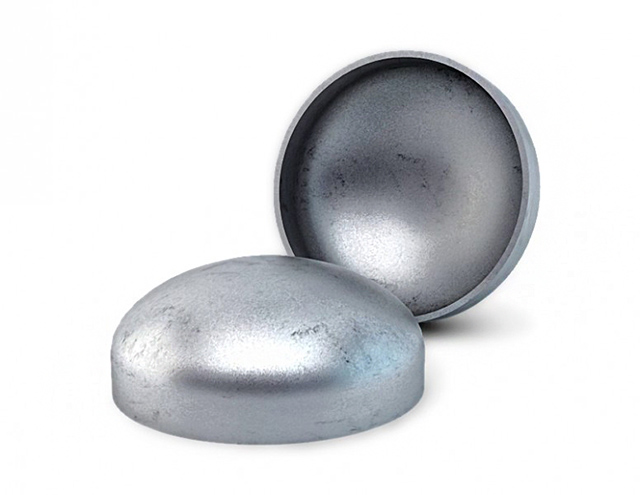

Заглушка стальная ГОСТ 17379-2001
Концевые отверстия труб закрывают с помощью элемента трубопровода — заглушки. Сами заглушки делятся на несколько основных видов:
• Резьбовые заглушки — очень популярный вид детали трубопровода, предназначается для труб, у которых диаметр не более 2-х дюймов;
• Торцевые — которые устанавливаются для перекрытия торцевой части стальных опор;
• Фланцевые заглушки — это заглушки, которые крепятся при помощи шпилек и болтов;
• Межфланцевые заглушки, которые используют, когда необходимо полностью не освобождать систему трубопровода от его содержимого и необходимо обеспечить его неработоспособность на каком-либо участке. Такие заглушки часто применяют при проведении сервисных, испытательных, ремонтных работ;
• Сферические заглушки, способные держать давление до 10Мпа;
• Эллиптические заглушки, которые изготавливаются из листовой стали методом штамповки.
Позволяют герметизировать различные конечные узлы трубопровода. Их форма в виде эллипса позволяет понижать силу гидроудара любой транспортируемой среды, такие заглушки способны выдерживать температуру рабочей среды в диапазоне от — 70°C до + 450°С и поддерживают давление до 16МПа;
• Поворотные заглушки (обтюраторы), применяемые для непродолжительного заглушенного состояния трубопровода при проведении испытаний, а также для консерваций некоторых частей в составах инженерных коммуникаций.
Для изготовления заглушки по ГОСТ 17379-2001 применяют легированную и низколегированную углеродистую сталь. Вообще диаметры арматуры для трубопроводных систем находятся в диапазоне от 32 до 1600 мм.
Эллиптические заглушки используются на химических и нефтегазовых трубопроводах, где номинальное рабочее давление достигает до 10 МПа, а температура рабочей среды имеет диапазон от — 70°C до + 450°С.
Плоские задвижки ставят на водопроводных трубопроводных магистралях, где давление также не превышает 10 МПа, но температура рабочей среды колеблется в другом диапазоне — от — 80°C до + 80°С. Помимо закрытия концевых отверстий трубопроводной системы эти заглушки применяют еще для заполнения просвета, который часто получается между разными коленами труб.
Если Вы решили купить наши заглушки ГОСТ 17379-2001 по выгодной цене от производителя деталей трубопровода, обращайтесь на «Уральский арматурный завод», ведь здесь представлен очень большой выбор как заглушек, так и других деталей трубопровода. Наша компания гарантирует вам качество, надежность и долговечность продукции. Чтобы узнать цену, посчитать параметры вам необходимо связаться с отделом продаж нашей компании в форме заявки, либо через чат, представленный на сайте. Наши менеджеры помогут подобрать оптимальный вариант именно для вас в соответствии с требованиями и особенностями вашей трубопроводной системы. На всю предлагаемую продукцию у нас имеются соответствующие паспорта и сертификаты. Вся продукция проходит контроль качества на всех этапах производства.
